Fournir un plan de coupe conforme est une étape incontournable pour tout projet industriel. Ce guide expert vous aide à gagner du temps, éviter les refus et avancer avec sérénité.
👉 Déjà +35 projets validés dès le premier dépôt grâce à un plan de coupe optimisé.
Le plan de coupe industriel s’inscrit dans la logique globale des plans industriels, indispensables pour concevoir, valider et exploiter un site de production en toute conformité.
Vous travaillez sur un projet de construction ou d’extension d’un bâtiment industriel, et vous êtes face à cette exigence : fournir un plan de coupe conforme ? Vous n’êtes pas seul : c’est une étape incontournable pour tout dépôt de permis de construire industriel. Encore faut-il comprendre ce que l’administration attend réellement.Chez Lafeco, nous avons accompagné des dizaines de projets soumis à des normes strictes (ERP, ICPE, ATEX…). Et nous avons constaté que beaucoup de professionnels — maîtres d’œuvre, ingénieurs, bureaux d’études — perdent un temps fou à chercher les bonnes informations. Trop souvent, ils tombent sur des définitions vagues, des exemples hors contexte ou des fichiers DWG inutilisables.
C’est exactement pour ça que nous avons conçu ce guide expert 100 % dédié au plan de coupe industriel.
- ✔ Comprendre précisément ce qu’est un plan de coupe industriel, à quoi il sert et quand il est exigé.
- ✔ Savoir quelles mentions y faire figurer selon le contexte (zone ATEX, ICPE, ERP).
- ✔ Obtenir des modèles PDF, DWG et natifs modifiables à utiliser directement.
- ✔ Éviter les erreurs courantes qui entraînent refus et allers-retours administratifs.
- ✔ Prendre en compte les cas typiques : mezzanines, ponts roulants, réseaux techniques.
Bref, un condensé d’expertise + des ressources concrètes, pour que vous puissiez avancer sans blocage et gagner un temps précieux.
Prêt ? Alors allons-y. Et si vous êtes pressé : nos modèles de plans de coupe industriels sont téléchargeables plus bas dans la page.
🔗 Liens rapides
Retrouvez ici toutes les sections clés de ce guide sur le plan de coupe industriel : définitions, bonnes pratiques, outils, modèles téléchargeables et FAQ.
L’essentiel en 30 secondes
d’allers-retours administratifs évités
de délai moyen gagné sur l’instruction
des dossiers PCMI 4 validés
de gain grâce aux modèles prêts à l’emploi
Qu’est-ce qu’un plan de coupe industriel ?

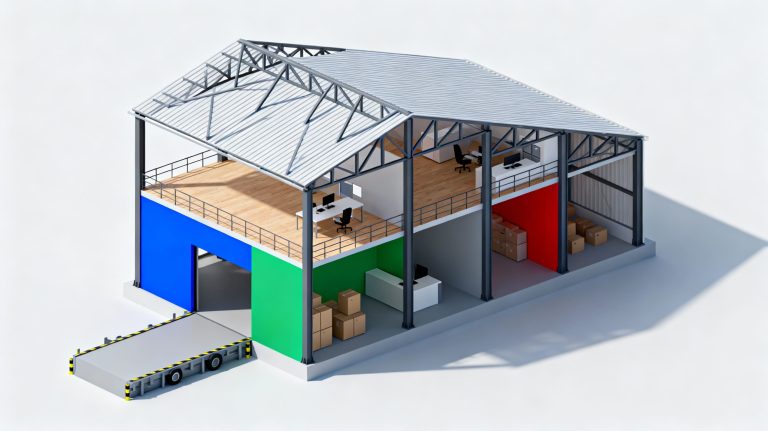

Le plan de coupe industriel – aussi appelé coupe A-A, coupe transversale, ou PCMI 4 dans le cadre d’un permis – est un document graphique obligatoire destiné à représenter une vue verticale d’un bâtiment, coupé selon un axe déterminé. Il permet de visualiser la structure intérieure, les niveaux, les hauteurs, mais aussi le terrain naturel avant et après travaux.
Mais attention : contrairement à un plan de coupe classique (comme ceux qu’on retrouve dans les logements), ici les enjeux techniques sont bien plus importants. Un bon plan de coupe industriel, c’est un peu comme une radio du bâtiment.
- Les hauteurs sous plafond (et le respect du PLU).
- Les pentes de toiture.
- La structure porteuse (poteaux, poutres, charpente métallique...).
- Les mezzanines, passerelles, ponts roulants, quais de chargement.
- Les niveaux NGF.
- Les modifications du terrain (décaissement, remblais).
- Les éléments techniques impactant la structure (chaufferie, ventilation, etc.).
C’est à travers cette coupe que l’instructeur va évaluer la conformité du projet avec la réglementation d’urbanisme locale, mais aussi avec les exigences propres à certaines activités classées ou à risque. En d’autres termes : le plan de coupe est un véritable outil de dialogue entre vous, votre bureau d’étude et l’administration.
Pour plus d’informations sur les obligations PCMI 4, consultez la fiche officielle du Service Public .
Retrouvez également les recommandations techniques du CEREMA sur les plans industriels .
- ✔ Le plan de coupe industriel doit obligatoirement suivre les prescriptions du PLU local.
- ✔ Il est identifié comme la pièce PCMI 4 dans un dossier de permis de construire industriel.
- ✔ Il doit représenter au moins une coupe significative du bâtiment par rapport au terrain naturel (avant/après).
- ✔ Des coupes complémentaires sont recommandées pour les bâtiments complexes (zones à risques, ERP, mezzanines, etc.).
À quoi sert-il dans un permis de construire industriel ?
Le plan de coupe industriel joue un rôle crucial dans le dossier de permis de construire. C’est même l’une des pièces les plus scrutées par le service instructeur.
Pourquoi ? Parce qu’il permet de vérifier d’un seul coup d’œil si votre projet respecte les contraintes réglementaires locales (PLU, servitudes, hauteurs maximales…), mais aussi de comprendre l’impact visuel et technique du bâtiment dans son environnement.
Un plan de coupe incomplet, flou ou mal orienté entraîne quasi systématiquement un rejet du dossier. 👉 Dans l’industrie, les enjeux étant plus sensibles, la tolérance est quasi nulle.
Enjeux spécifiques dans l’industrie
- Hauteurs de faîtage à respecter.
- Pentes imposées pour l’écoulement des eaux de ruissellement.
- Implantation dans une zone ICPE ou soumise à des règles ATEX.
- Bâtiments ERP soumis à des normes d’accessibilité et d’évacuation.
Le plan de coupe sert aussi à montrer les modifications du terrain (décaissement, remblais, surélévation), essentielles pour évaluer la conformité avec le site naturel, la cohérence paysagère ou encore la gestion des risques naturels (glissements de terrain, inondations, etc.).
- ✔ Le plan de coupe est exigé pour tout projet soumis à un permis de construire : bâtiment neuf, extension, surélévation.
- ✔ Même une mezzanine dans un entrepôt logistique peut nécessiter une mise à jour du plan.
- ✔ Il sert souvent de base technique aux bureaux de contrôle pour le suivi du chantier.
📋 Contenu réglementaire du plan de coupe (PCMI 4)
Le plan de coupe industriel, tel qu’exigé dans un dossier de permis de construire, correspond à la pièce PCMI 4 dans la nomenclature officielle. 👉 Et là, autant être clair : ce n’est pas un simple croquis indicatif… mais une pièce réglementaire à valeur juridique. S’il est incomplet, mal orienté ou imprécis, l’instruction de votre dossier peut bloquer net.
Ce document doit refléter avec exactitude :
- Le profil du terrain avant et après travaux (TN vs TF).
- Les niveaux altimétriques clés, exprimés en NGF.
- La structure du bâtiment : murs porteurs, mezzanines, toiture.
- L’insertion du bâtiment dans le relief, en lien avec le PLU ou des contraintes spécifiques (servitudes, ICPE, ATEX).
Contrairement au résidentiel, un plan de coupe industriel doit souvent intégrer :
- Structures métalliques à grandes portées.
- Ponts roulants et passerelles de maintenance.
- Systèmes techniques visibles : trémies, conduits, extracteurs.
- Machines lourdes nécessitant des dalles renforcées.
🛠️ Ce que le plan PCMI 4 doit obligatoirement comporter
| Élément | Présence obligatoire ? | Détail |
|---|---|---|
| Terrain naturel (TN) | ✅ Oui | Ligne de profil du sol avant travaux |
| Terrain fini (TF) | ✅ Oui | Profil modifié après terrassement ou plateforme |
| Coupes verticales précises | ✅ Oui | Incluant mezzanines, niveaux de production |
| Altitudes NGF | ✅ Oui | Faîtage, seuil, sol, planchers intermédiaires |
| Échelle graphique | ✅ Oui | Souvent 1/500 ou 1/200 |
| Cartouche réglementaire | ✅ Oui | Adresse, pétitionnaire, date, orientation |
| Mention conforme à R.431-10 | ✅ Oui | Texte à ajouter manuellement si non généré |
Pour une vision complète de l’aménagement du site, découvrez comment implanter son usine sur plan en respectant les contraintes de terrain et les niveaux NGF.
Dans les zones classées ICPE, certains services instructeurs exigent des coupes complémentaires précisant :
- Les dégagements de sécurité.
- Les volumes de stockage dangereux.
- Les dispositifs coupe-feu et systèmes de désenfumage.
🎯 Astuce pro : plus votre plan est lisible, complet et clair, plus vous réduisez le risque de demande de pièce complémentaire. 👉 Un bon plan de coupe, c’est un dossier qui passe en une seule lecture.
⚠️ Spécificités pour ERP, ICPE et zones ATEX
Dans un projet industriel, le plan de coupe ne se limite pas à représenter des hauteurs ou un terrain nivelé. 👉 Il devient un document de sécurité, de conformité réglementaire et de projection technique. Certains bâtiments, soumis à des réglementations renforcées (ERP, ICPE, zones ATEX), exigent bien plus qu’un plan “standard”.

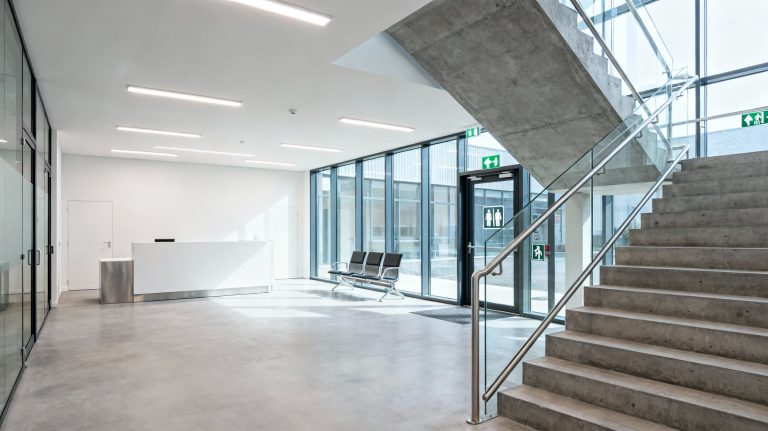

Les ERP industriels (ex : showroom, salle de formation) impliquent des obligations spécifiques :
- Respect des hauteurs de dégagement et de circulation.
- Accessibilité PMR (plans inclinés, ascenseurs, plateformes).
- Indication claire des issues de secours sur les coupes (A-A, B-B).
- Tracés des volumes accessibles au public.
🔍 Dans ces cas, le plan doit inclure des annotations complémentaires (ex. hauteur libre sous plafond) pour valider la conformité incendie et évacuation.
Les sites ICPE nécessitent une vigilance extrême :
- Représentation des zones de stockage de matières dangereuses.
- Identification des cloisons coupe-feu, systèmes de désenfumage, volets techniques.
- Intégration des niveaux NGF pour évaluer les risques d’inondation ou de propagation.
📌 Exemple : une usine chimique doit montrer en coupe les cuves de stockage (enterrées ou mezzanine), les accès techniques et les volumes de confinement.
De plus en plus présentes dans les bâtiments logistiques et de production, elles exigent :
- Identification des volumes nécessitant ventilation renforcée.
- Espaces avec hauteur minimale de dégagement pour équipements ATEX.
- Cloisons techniques, conduits d’évacuation, sas de sécurité.
🛑 Erreur fréquente : oublier de représenter une mezzanine ou un pont roulant en zone ATEX → fausse analyse du volume explosif → demande de modification assurée.
- Réaliser au moins une coupe par zone fonctionnelle (surtout en bâtiments mixtes).
- Annoter précisément les hauteurs utiles, dégagements et accès techniques.
- Joindre une légende détaillée, voire une note descriptive associée à la coupe.
👉 En contexte ERP, ICPE ou ATEX, mieux vaut un plan trop explicite qu’un plan rejeté pour manque de lisibilité réglementaire.
📐 Comment représenter une coupe A-A ?
La coupe A-A, c’est le cœur visuel du plan de coupe industriel. 👉 C’est elle que les instructeurs, bureaux d’études et bureaux de contrôle vont examiner en détail. Une coupe A-A bien pensée, c’est déjà 50 % du travail d’acceptabilité d’un plan de coupe.
🔍 1. Choisir le bon axe de coupe
- Traverser les zones structurantes (hall de prod, mezzanine, quai).
- Montrer l’épaisseur utile du projet (pas seulement une façade creuse).
- Permettre de visualiser les volumes variés du bâtiment.
📌 Conseil : positionnez la coupe A-A perpendiculairement à la façade la plus longue, pour englober les volumes clés.
🏗️ 2. Représenter les éléments techniques
- Ponts roulants et chemins de roulement (hauteur utile annotée).
- Mezzanines avec niveaux NGF.
- Charpente métallique (pannes, poteaux, tirants, treillis...).
- Trémies, conduits verticaux, gaines techniques.
- Équipements suspendus (CTA, luminaires, etc.).
🎯 L’objectif : donner une lecture claire de la structure intérieure verticale, pas seulement du volume extérieur.
🧱 3. Intégrer les cotes et le terrain
- Lignes TN (terrain naturel) et TF (terrain fini) tracées distinctement.
- Pente naturelle indiquée si elle existe.
- Niveaux NGF (seuil, plancher bas, haut, faîtage).
- Échelle graphique visible, légende claire, cartouche réglementaire.
Si votre bâtiment comporte plusieurs zones très différentes (atelier, quai, local technique) :
- Ajoutez des coupes B-B, C-C… pour plus de lisibilité.
- Indiquez toutes les hauteurs utiles et volumes spécifiques.

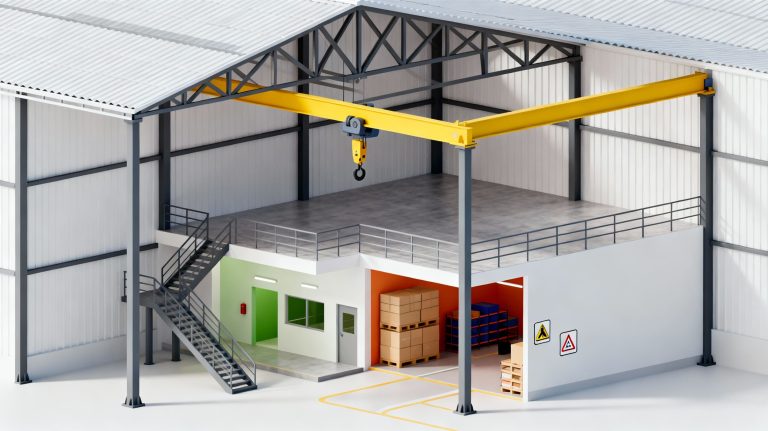

Inclure un visuel annoté avec coupe verticale (charpente + mezzanine), lignes TN / TF différenciées, hauteurs utiles indiquées et légende claire.
📋 Bonnes pratiques : hauteur, pente et limites séparatives
Dans un bâtiment industriel, la manière dont la construction s’insère dans le site est un vrai casse-tête. 👉 Et c’est précisément dans le plan de coupe que se jouent les points sensibles : hauteurs, déclivités, emprise latérale. Des sujets scrutés par les instructeurs, les urbanistes… et parfois même les riverains.
📏 1. Gérer les hauteurs : faîtage, seuil, plancher intermédiaire
- Hauteur totale du bâtiment (sol → faîtage).
- Hauteur utile intérieure (sous poutre, sous charpente).
- Altitudes NGF : seuils, planchers, mezzanines, plateformes.
💡 Conseil : indiquez systématiquement la cote de faîtage, la hauteur libre sous plafond et toute dénivellation interne.

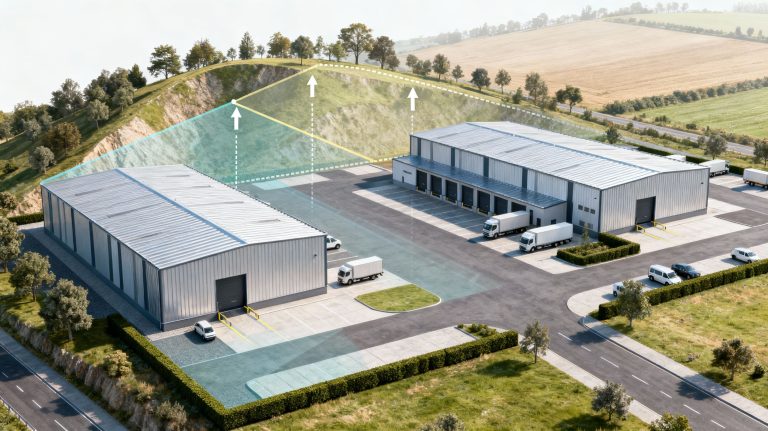

⛰️ 2. Comprendre la pente du terrain
- Impact sur le drainage et l’évacuation des eaux.
- Implantation des quais et rampes logistiques.
- Terrasses techniques et trémies éventuelles.
⚠️ Une pente mal anticipée = plateformes à modifier, rampes recalculées, marches ajoutées… Dans la coupe, tracez clairement :
- La ligne du terrain naturel (TN).
- Le profil du terrain fini (TF) après terrassement ou remblais.
📐 3. Respecter les limites séparatives
- Distance minimale imposée par certains PLU.
- Hauteur maximale près d’un voisin (ex. règle du H/2).
- Volumes en décroché exigés dans certaines zones.
🎯 Conseil pro : dans la coupe, indiquez limites séparatives et distances mesurées en projection verticale. Cela évite les contestations et montre que le projet est maîtrisé en horizontal (plan masse) et en vertical (plan coupe).
- ✔ Mentionnez toujours les hauteurs clés (faîtage, seuil, plancher).
- ✔ Représentez TN et TF distinctement dans la coupe.
- ✔ Intégrez les limites séparatives et leurs règles locales.

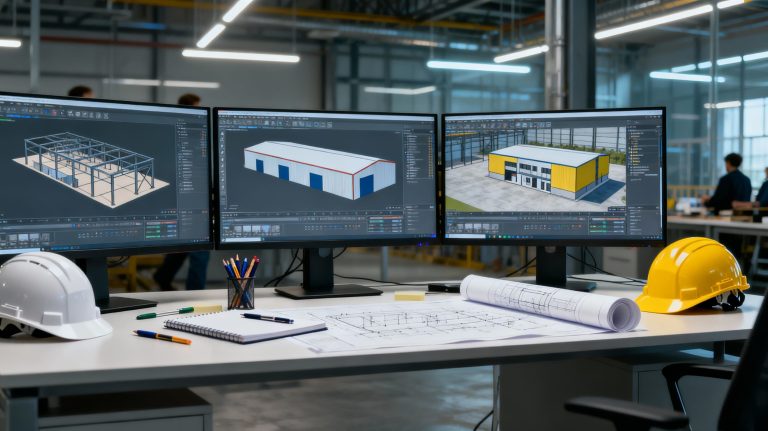

🛠️ Outils recommandés pour réaliser un plan de coupe industriel
Un plan de coupe industriel ne s’improvise pas avec un schéma rapide. 👉 Les enjeux sont techniques, réglementaires et complexes : il faut donc des outils fiables et adaptés à l’environnement industriel.
🔧 1. Outils professionnels de référence (plans complexes)
La référence absolue : plans DWG, cotations précises, calques techniques, exports PDF/DXF. Compatible avec tous les bureaux d’études, BTP, architecture.
Parfait pour le BIM : génère automatiquement des coupes depuis la maquette 3D. Idéal pour projets évolutifs.
Coordination technique poussée (fluides, structure, thermique). Génère des coupes avec réseaux intégrés.
💡 Pour tout projet soumis à ICPE, ATEX ou ERP complexe, ces outils sont quasi indispensables.
🧪 2. Solutions intermédiaires ou hybrides
Rapide et intuitif. Permet de modéliser un bâtiment, intégrer le terrain et produire des coupes annotées. Idéal pour visualiser mezzanines, ponts roulants, présentations client.
Open-source, efficace pour des coupes 2D simples. Moins adapté aux projets complexes, mais parfait pour études de faisabilité.
Logiciel PDF avancé : annotations, cotes, cartouches et calques sur plans existants.
📥 3. Modèles DWG et gabarits prêts à l’emploi
- 📄 Modèles DWG vierges avec cartouche prérempli (PCMI 4).
- 📐 Gabarits types avec coupe A-A + légende + échelle graphique.
- 🖊️ Fichiers modifiables pour AutoCAD, ArchiCAD, QCAD.
🎯 Conseil pro : travaillez toujours en formats DWG ou DXF pour faciliter les échanges avec les tiers (bureaux de contrôle, mairie, services instructeurs).
📥 Téléchargement des modèles PDF / DWG / fichiers natifs
Vous devez produire un plan de coupe industriel conforme, mais vous partez de zéro ? 👉 Gagnez plusieurs heures avec nos modèles prêts à l’emploi, conçus pour répondre aux exigences les plus courantes.
- ✔ Conformes aux normes PCMI 4 (Code de l’urbanisme, PLU…)
- ✔ Compatibles avec AutoCAD, QCAD, LibreCAD, ArchiCAD
- ✔ Modifiables facilement (calques, cotations, cartouche prérempli)
- ✔ Fournis en plusieurs formats pour s’adapter à votre flux de travail
| Format | Contenu | Description |
|---|---|---|
| Coupe A-A annotée (entrepôt logistique) | Exemple prêt à imprimer ou modifier manuellement | |
| DWG | Modèle vierge + cartouche PCMI 4 + coupe générique | Idéal pour AutoCAD / ArchiCAD |
| DXF | Fichier ouvert | Version légère pour QCAD / LibreCAD |
| .SKP | Coupe modélisée SketchUp | Visualisation 3D rapide (optionnel) |
- ✔ Une légende standard (TN / TF / NGF / échelle)
- ✔ Une checklist de conformité spécifique aux plans industriels
- ✔ Des blocs DWG utiles (pont roulant, mezzanine, zone ATEX…)
❌ Les erreurs fréquentes à éviter
En bureau d’étude, on le voit tous les jours : des projets industriels bien conçus mais refusés à cause d’un plan de coupe mal préparé. Parfois ce sont des détails, parfois de vraies failles. Dans tous les cas → des semaines perdues. Voici les erreurs les plus courantes — et comment les éviter.
🔴 1. Absence de cotes altimétriques précises (NGF)
Une coupe sans altitudes exactes, c’est comme un contrat sans date : inexploitable.
- Niveau du terrain naturel (avant travaux)
- Niveau du terrain fini (après terrassement/remblais)
- Seuils d’accès, planchers, faîtage, hauteur utile
🎯 Conseil : utilisez toujours les niveaux NGF ou une référence validée (borne, voirie, géomètre).
🔴 2. Mauvaise représentation de la pente ou du dénivelé
Même une pente douce peut impacter drainage, accès logistique et stabilité.
💡 Solution : basez-vous sur un relevé terrain ou une étude géomètre, pas un trait approximatif.
🔴 3. Confusion entre terrain naturel (TN) et terrain fini (TF)
Traits identiques, légende absente, ou TF oublié… un grand classique.
🛑 Résultat : refus du dossier ou demande de pièces complémentaires. 🎯 Solution : différenciez clairement TN/TF avec des styles de traits et une légende.
🔴 4. Échelle graphique absente ou fausse
Sans échelle graphique visible, l’instructeur ne peut pas vérifier les dimensions.
💡 Astuce : ajoutez toujours une barre horizontale de 10 m, bien lisible en noir.
🔴 5. Cartouche incomplet ou mention réglementaire oubliée
Un bon cartouche contient : nom du pétitionnaire, adresse du terrain, date, orientation (nord), et surtout la mention :
“Plan de coupe réalisé conformément à l’article R.431-10 du Code de l’urbanisme”
Sans ça, le plan peut être rejeté.
- ✔ Cotes NGF visibles et cohérentes
- ✔ Ligne TN ≠ ligne TF
- ✔ Échelle graphique présente
- ✔ Cartouche complet
- ✔ Mention R.431-10 indiquée
- ✔ Volumes et hauteurs sans ambiguïté
❓ FAQ dédiée aux projets industriels
Parce qu’on sait que certains points peuvent sembler flous, voici les questions les plus fréquentes que nous recevons en bureau d’études.
🔍 Quelle est la différence entre un plan de coupe industriel et un plan classique ?
Un plan classique montre seulement niveaux de sol et hauteur du bâti. Un plan de coupe industriel intègre aussi charpente métallique, mezzanines, pont roulant, zones ATEX, équipements techniques…
🧱 Le plan de coupe est-il obligatoire pour un bâtiment logistique ou de production ?
Oui. Toute construction soumise à permis de construire (entrepôt, atelier, local technique) doit comporter un plan conforme PCMI 4.
🛠️ Comment représenter une mezzanine ou un pont roulant ?
La mezzanine doit apparaître avec son niveau NGF, sa structure et son accès. Le pont roulant → rails, hauteur libre, volume sécurisé.
💥 Quelles règles s’appliquent en zone ATEX ?
Représenter volumes à risque, hauteurs de ventilation, cloisons techniques et sas. Un oubli = refus quasi assuré de l’instructeur.
♻️ Que doit comporter un plan de coupe pour un site ICPE ?
Zones de stockage dangereux, volumes techniques (cuves, réseaux), protections passives (murs coupe-feu…).
💻 Quels logiciels utiliser ?
AutoCAD, ArchiCAD/Revit, SketchUp Pro, QCAD/LibreCAD. Tous exportent en PDF/DWG avec échelle + cartouche réglementaire.
📐 Quelle échelle utiliser ?
1/500 pour grands bâtiments, 1/200 pour plus de détail. Toujours ajouter une échelle graphique.
🧯 Différence ERP / non ERP ?
ERP → hauteurs libres, issues de secours, volumes publics. Non ERP → plus flexible, mais toujours contrôlé.
✅ Conclusion : faites appel à un bureau d’étude spécialisé
Vous savez désormais ce qu’un plan de coupe industriel doit contenir, pourquoi il est capital, et comment le réaliser. Mais dans les cas sensibles (ERP, ICPE, ATEX), un accompagnement professionnel reste la clé pour éviter un refus administratif.
Nos équipes vous accompagnent à chaque étape du projet : conception, plan de coupe et exécution. Bénéficiez d’un accompagnement maîtrise d’œuvre sur mesure pour garantir la conformité de vos documents et la réussite du chantier.
🔗 À explorer aussi : Plan de masse industriel · Plan de situation · Checklist PCMI
✍️ Rédigé par Julien Rommelard, Agence SEO LeLab360 · pour Lafeco France
Coordonnées
📞Ligne directe : +33(0)6 99 12 14 97
✉️Par mail : contact@lafeco.com
📍Adresse : 604 rue Robert Ayle, 62110 Hénin-Beaumont — France
Horaires
Lun–Ven : 9h–12h / 14h–18h · Sur rendez-vous le soir.
Livrables & conformité
Chaque plan de coupe est réalisé selon les standards industriels 2025 et livré en double format pour garantir une compatibilité totale avec vos logiciels, vos équipes et vos démarches administratives.
