Le plan de situation industriel est un document incontournable dès lors qu’il s’agit de construire, agrandir ou régulariser un bâtiment à vocation industrielle : usine de production, entrepôt logistique, site ICPE ou SEVESO. Bien plus qu’une formalité administrative, il constitue la carte d’identité géographique et réglementaire de votre projet.
Dans le cadre d’un permis de construire industriel, d’une déclaration ICPE ou d’une instruction par la DREAL, ce plan permet à l’administration de situer précisément votre projet dans son environnement : accès poids lourds, réseaux, servitudes, zones PLU (UE/UX), contraintes environnementales, dispositifs de sécurité (DECI, pompiers).
👉 Pourtant, la majorité des demandes rejetées le sont à cause de plans incomplets ou non conformes. Avec nos modèles PDF/DWG 2025, votre projet gagne en clarté, conformité et rapidité d’instruction.
Qu’est-ce qu’un plan de situation industriel ?
Un plan de situation industriel est une représentation graphique qui localise un projet de construction ou d’aménagement industriel dans son environnement. Contrairement à un plan classique utilisé pour des maisons individuelles, il répond à des enjeux spécifiques liés aux activités de production, stockage ou logistique.
Les accès poids lourds et leurs girations, ainsi que la proximité des réseaux de transport (routes, voies ferrées, canaux).
Les zones de servitudes et contraintes réglementaires : canalisations, emprises, périmètres de protection.
Les zones du PLU (UE, UX) applicables aux activités industrielles et logistiques.
👉 Là où un plan classique vise la lisibilité résidentielle, le plan industriel doit démontrer la compatibilité du projet avec les contraintes logistiques, sécuritaires et environnementales.

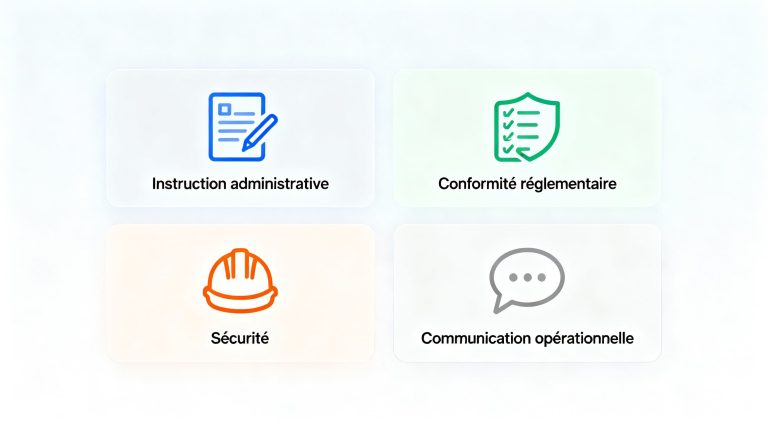

Objectifs et usages
- Instruction administrative : permis de construire, autorisation ICPE, dossier SEVESO.
- Conformité réglementaire : vérification des zones PLU et règles environnementales.
- Sécurité : accès pompiers (DECI), zones à risques, distances réglementaires.
- Opérationnel : communication entre bureaux d’études, maîtres d’ouvrage et administrations.
En résumé, ce document joue un rôle de pivot entre votre projet industriel et son cadre réglementaire. Sans lui, impossible de faire valider une implantation ou d’obtenir un accord administratif.
L’essentiel en 30 secondes
Dossiers de permis de construire contenant un plan de situation
De chances de refus évitées grâce à un plan conforme
Échelles les plus utilisées pour les plans validés
Instruction accélérée grâce à un plan clair et lisible
Mentions obligatoires d’un plan industriel
Pour être recevable, un plan de situation industriel doit comporter un certain nombre d’informations précises. Ces mentions obligatoires permettent à l’administration de vérifier la compatibilité du projet avec son environnement et les normes réglementaires.
Localisation et zonage PLU (zones UE/UX)
- La commune et le secteur exact de l’implantation.
- La zone du PLU (souvent UE ou UX pour les activités industrielles).
- Les limites cadastrales de la parcelle.
Accès poids lourds & girations
- Les points d’entrée et de sortie.
- Les rayons de giration pour les manœuvres.
- Les liaisons vers les routes principales ou zones logistiques voisines.
Sécurité & pompiers (DECI)
- Les accès pompiers.
- La localisation des bornes ou poteaux incendie.
- Les voies de circulation dégagées pour les secours.
👉 Ces éléments sont déterminants pour la conformité et l’autorisation d’exploitation.
Servitudes & réseaux enterrés
- Canalisations de gaz, eau, électricité, fibre.
- Emprises de lignes à haute tension ou voies ferrées.
- Zones de recul obligatoires.
Contraintes environnementales (ICPE, SEVESO)
- Les périmètres de sécurité.
- Les distances minimales par rapport aux habitations.
- Les zones à risques (inondables, classées).
Comment faire un plan de situation industriel ? (Tutoriel pas à pas)
La réalisation d’un plan de situation industriel peut sembler complexe, car elle implique à la fois une lecture réglementaire (PLU, servitudes, ICPE) et une représentation technique claire. Voici les étapes essentielles pour concevoir un plan conforme et validé par l’administration.
Étape 1 : Choisir le bon fond de plan
- Utiliser une carte officielle (Geoportail ↗️, cadastre.gouv, fonds IGN).
- Vérifier la mise à jour du PLU de la commune.
- Choisir une échelle adaptée (souvent 1/5000e ou 1/2000e).
Étape 2 : Délimiter la parcelle et la zone d’implantation
- Reporter la limite cadastrale exacte.
- Identifier clairement la parcelle concernée par le projet.
- Utiliser des couleurs ou hachures pour la distinguer.
Étape 3 : Ajouter les accès logistiques et voiries
- Tracer les routes principales et secondaires.
- Intégrer les accès poids lourds et les zones de manœuvre.
- Montrer les liaisons vers les grands axes routiers ou ferroviaires.
Étape 4 : Intégrer les contraintes réglementaires
- Servitudes d’utilité publique (réseaux, emprises).
- Zones de recul obligatoires.
- Limites imposées par le PLU.
Étape 5 : Vérifier la sécurité (pompiers, ICPE, SEVESO)
- Positionner les bornes incendie et accès pompiers.
- Respecter les distances de sécurité réglementaires.
- Intégrer les zones à risques ou restrictions environnementales.
Étape 6 : Exporter le plan dans un format valide
- Fournir une version PDF pour l’administration.
- Prévoir une version DWG/DAO pour échanges entre bureaux d’études.
- Vérifier la lisibilité (contrastes, légendes, échelle, orientation nord).
📊 Synthèse rapide
👉 En suivant ces étapes, vous garantissez un plan de situation industriel à la fois clair, réglementairement conforme et facilement validé par l’administration.
Modèles PDF & DWG de plan de situation industriel à télécharger
La réalisation d’un plan de situation industriel conforme peut être longue et technique. Pour vous faire gagner du temps et éviter les erreurs fréquentes, nous mettons à disposition des modèles prêts à l’emploi.
Modèles PDF : prêts pour vos dossiers administratifs
- Format directement utilisable dans vos demandes de permis et autorisations ICPE.
- Lisibilité optimisée : orientation nord, légende claire, zones distinctes.
- Compatible avec les formats attendus par les mairies et DDT(M).
👉 Téléchargez un exemple gratuit en PDF pour vérifier la conformité de vos propres documents.
Modèles DWG : pour vos échanges techniques
- Fichiers DAO (AutoCAD, DraftSight, etc.) adaptés aux bureaux d’études.
- Échelle et calques déjà intégrés.
- Personnalisables pour vos projets spécifiques (usines, entrepôts, sites SEVESO).
👉 Téléchargez un gabarit DWG et gagnez du temps dans la conception de votre dossier technique.
Bonus pédagogiques inclus
- ✅ Une checklist de conformité PLU pour éviter les refus de permis.
- ✅ Un schéma type d’accès poids lourds déjà intégré.
- ✅ Une fiche erreurs fréquentes (éléments souvent oubliés dans les plans industriels).
📦 Ressources utiles pour vos plans industriels
Accédez à tous nos modèles, gabarits et outils gratuits pour réussir vos plans de situation, de masse et de coupe industriels.
FAQ sur le plan de situation industriel
Qu’est-ce qu’un plan de situation industriel ?
C’est un document graphique obligatoire qui permet de situer un projet industriel (usine, entrepôt, ICPE) dans son environnement, afin de vérifier sa conformité avec le PLU, la sécurité et les contraintes réglementaires.
Quelle échelle utiliser pour un plan de situation industriel ?
Les échelles les plus courantes sont 1/5000e ou 1/2000e, selon la taille du terrain et la lisibilité souhaitée. Le choix dépend souvent des demandes précises de la mairie ou de la DDT(M).

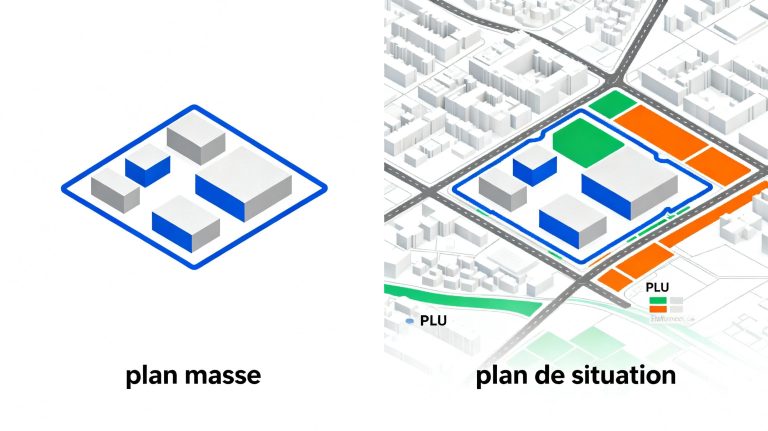

Quelle différence entre un plan de masse et un plan de situation industriel ?
- Le plan de situation montre l’implantation du projet dans son contexte global (commune, accès routiers, zones PLU).
- Le plan de masse détaille uniquement l’aménagement interne de la parcelle (bâtiments, parkings, réseaux).
Comment obtenir un plan de situation industriel ?
- Utiliser le cadastre ou Géoportail ↗️ pour la base cartographique.
- Faire appel à un bureau d’études ou à un architecte.
- Télécharger nos modèles PDF/DWG pour gagner du temps et éviter les erreurs.
Le plan de situation est-il obligatoire pour un permis de construire industriel ?
Oui. Le plan de situation est une pièce exigée dans tout dossier de permis de construire, déclaration préalable ou autorisation ICPE. Sans ce document conforme, le dossier peut être refusé.
Quels logiciels utiliser pour réaliser un plan de situation industriel ?
- AutoCAD ↗️ ou DraftSight pour les fichiers DWG.
- QGIS ou Illustrator pour retravailler les fonds de carte.
- Les outils en ligne comme Géoportail ↗️ pour récupérer les bases cadastrales.
⚠️ Quelles sont les erreurs fréquentes à éviter ?
- Utiliser une carte non mise à jour.
- Oublier d’indiquer les accès poids lourds.
- Ne pas représenter les bornes incendie ou servitudes.
- Envoyer un plan sans orientation nord ni légende.
