Plans et BIM industriels
Quand on travaille sur un projet industriel, on se retrouve très vite confronté à un incontournable : le plan de masse industriel.
Pas juste une formalité administrative ou un document technique parmi d'autres, non.
C’est la pièce qui permet de visualiser, anticiper, sécuriser et convaincre.
Que ce soit pour un dépôt ICPE, un projet en zone ATEX, ou un simple agrandissement d’usine, impossible d’y couper.
👉 La clé pour sécuriser vos projets industriels et obtenir vos autorisations.
Pourquoi ce guide ?
Comme tous les plans industriels, le plan de masse vise à structurer l’aménagement du site et garantir la conformité réglementaire.
➡️ Qu’est-ce qui distingue vraiment un plan de masse industriel d’un plan classique ?
➡️ Quels éléments faut-il y faire figurer pour être conforme aux normes environnementales, de sécurité et d’urbanisme ?
➡️ Et surtout : existe-t-il des modèles fiables, pratiques et adaptables, que l’on peut utiliser sans partir de zéro ?
C’est précisément pour répondre à ces questions – et à bien d’autres – que nous avons conçu ce guide. Accessible, complet, et pensé pour les professionnels du secteur industriel, ce dossier vous accompagnera pas à pas.
Le plan de masse constitue une étape essentielle du processus d’ingénierie présenté dans notre dossier sur le bureau d’études et la gestion de projet industriel.
Ce guide est conçu pour :
- 👷♂️ Responsable projet ou ingénieur travaux gérant une extension de site industriel,
- 📝 Maître d’ouvrage (MOA) ou maître d’œuvre (MOE) en charge d’un dépôt ICPE,
- 🧑💼 Ou tout simplement curieux de comprendre les exigences réglementaires liées aux installations classées et à la sécurité industrielle.
👉 En lisant ce guide, vous aurez une vision claire et structurée pour avancer sereinement dans vos projets industriels.
Ce que vous trouverez ici
Claires et structurées, pour comprendre le rôle du plan de masse industriel.
PDF et DWG, adaptés aux projets industriels.
Pour éviter les erreurs de conformité et gagner du temps.
Pour approfondir et accéder à nos autres guides techniques.
📌 Cette page fait partie de notre série de guides sur les plans techniques industriels. Vous pouvez aussi consulter notre article sur le plan de situation, ou découvrir nos services de création de plans personnalisés.
Prêt à vous lancer ?
On commence tout de suite avec une première question essentielle 👇
C’est par cette définition que débute notre exploration du sujet.
Qu’est-ce qu’un plan de masse industriel ?
Une définition spécifique au contexte industriel
Un plan de masse industriel, ce n’est pas juste un dessin technique à l’échelle. C’est une représentation graphique précise de l’implantation d’un site de production dans son environnement. Il indique les bâtiments existants ou projetés, les voies de circulation, les réseaux, les zones de danger, et surtout les contraintes réglementaires propres à l’industrie : ICPE, zones ATEX, servitudes, accès pompiers, etc.
👉 Contrairement à un plan de masse classique (souvent demandé pour un permis de construire en maison individuelle), ici, les enjeux sont bien plus lourds. On parle souvent de sites classés, de risques technologiques, de flux de matières dangereuses, voire de protection de la population en cas d’incident.
En clair : ce plan ne sert pas qu’à valider une autorisation. Il sert à prévenir les risques, à organiser les espaces, et à répondre aux normes de sécurité industrielle.
Différences clés avec un plan de masse classique
- Objectifs différents : le plan industriel vise avant tout la conformité réglementaire et la sécurité du site, là où le plan classique vise plutôt l’urbanisme local.
- Niveau de détail plus élevé : il doit inclure des éléments comme les zones à atmosphères explosives (ATEX), les flux logistiques, les zones de stockage ou encore les issues de secours.
- Publics concernés : il est destiné à des organismes officiels (préfecture, DREAL, DRIEAT), à des bureaux de contrôle, ou encore à des experts en prévention des risques.
📌 À noter : les termes comme plan de site industriel, plan masse ICPE ou plan d’usine sont souvent utilisés comme synonymes, mais ils ne sont pas toujours strictement équivalents. Le contexte réglementaire fait la différence.
Quand et pourquoi est-il obligatoire dans l’industrie ?
Quels projets sont concernés ?
Dès qu’un projet touche à un site industriel, un plan de masse est quasiment obligatoire. Mais pas pour les mêmes raisons qu’un simple projet de construction résidentielle.
Il devient impératif dans les cas suivants :
- Création d’une nouvelle installation industrielle
- Extension ou réaménagement d’un site existant
- Changement d’usage d’un bâtiment ou d’un terrain en zone classée
- Mise en conformité suite à une inspection ICPE ou un contrôle préfectoral
- Demande d’autorisation environnementale unique
En clair, si votre projet touche à un site où les risques technologiques, flux logistiques, ou stockages sensibles sont en jeu, vous aurez besoin d’un plan de masse conforme. Et ça ne rigole pas côté administrations. 😅
📌 Astuce : Certaines collectivités (notamment en zonage PPRT) exigent même un plan de masse ATEX détaillé en plus du dossier ICPE.
Les liens avec les dossiers réglementaires
Un plan de masse industriel est rarement un document isolé. Il s’insère dans des dossiers plus larges comme :
- Le dossier ICPE (Installations Classées pour la Protection de l’Environnement)
- La demande de permis de construire industriel
- L’autorisation environnementale unique (qui regroupe plusieurs démarches)
- Les dossiers de sécurité ou de zonage ATEX
Et c’est là que les choses se corsent un peu : chaque autorité peut avoir ses propres exigences sur le contenu du plan.
Par exemple :
- La DREAL ou la DRIEAT peuvent refuser un plan mal légendé ou incomplet.
- Le préfet peut demander des compléments sur les zones de confinement, les servitudes ou les flux de circulation.
- Le service instructeur du permis de construire peut exiger un plan à l’échelle 1/500 avec détails sur les réseaux et clôtures.
⚠️ Erreur fréquente : un plan de masse incomplet ou imprécis peut ralentir, voire bloquer l’instruction d’un dossier. À l’inverse, un plan bien préparé accélère nettement l’obtention des autorisations.
Éléments obligatoires du plan de masse industriel
Un plan de masse industriel ne peut pas être improvisé. Il doit répondre à des exigences précises, parfois strictes, selon la nature du projet et les règlements en vigueur. Et soyons honnêtes : ce n’est pas parce qu’on a placé deux rectangles et un parking sur un fond de plan qu’on peut le considérer comme « conforme ».
Pour sécuriser ces étapes et garantir la conformité dès l’amont, une Assistance à Maîtrise d’Ouvrage (AMO) industrielle peut accompagner la préparation du dossier et éviter les erreurs bloquantes.Les informations générales incontournables
Commençons par la base. Tout plan de masse industriel valide doit comporter les éléments suivants :
- L’échelle du plan (généralement 1/500 ou 1/1000)
- L’orientation (nord)
- Les limites de propriété et clôtures existantes
- La légende complète et lisible
- Les bâtiments existants et projetés
- Les voies de circulation internes (poids lourds, véhicules légers, piétons)
- Les accès pompiers, portails et issues de secours
- Les servitudes éventuelles (passage, réseaux, risques)
Ces informations permettent déjà à un instructeur ou un inspecteur de se repérer rapidement. Mais dans l’industrie, ce n’est que le début.
Mentions spécifiques aux sites industriels
Voici où les choses se complexifient un peu — mais aussi là où votre plan fera toute la différence. Un plan de masse industriel conforme aux normes ATEX, ICPE ou PPRT doit également faire apparaître :
- Les zones à risques : zones ATEX, zones de stockage matières dangereuses, réservoirs, etc.
- Les flux logistiques internes : matières premières, produits finis, déchets, circulation PL
- Les zones d’évacuation ou de confinement
- Les réseaux enterrés ou aériens : eau, gaz, électricité, sprinklers
- La prise en compte des PLUi, PPRT, ou autres documents d’urbanisme
- Les zones de protection : périmètre de sécurité, dispositifs coupe-feu
- Les éléments liés aux plans d’opération interne (POI) ou aux plans d’urgence
🔍 Pour une vision plus technique de l’aménagement global, consultez aussi notre guide complet du plan d’implantation d’usine , complémentaire au plan de masse pour visualiser les bâtiments, flux et équipements en 3D.
📌 Bon à savoir : certains plans doivent également indiquer la hauteur des bâtiments, les niveaux de sol, ou encore les pentes d’écoulement pour les zones sensibles.
Modèles PDF / DWG à télécharger
Vous n’avez pas envie de partir d’une feuille blanche ? Bonne nouvelle : on vous facilite le travail. Chez Lafeco France, on sait qu’un plan de masse industriel, c’est aussi une question de temps gagné, de mise en page propre et de format adapté aux usages pro (AutoCAD, Revit). 👉 Pour vous faire gagner en efficacité, nous mettons à disposition plusieurs modèles gratuits à télécharger, directement adaptables à vos projets.
Exemple de plan de masse d’usine
- ✅ Site classé ICPE (rubrique 4331)
- ✅ Zone ATEX + zonage PPRT
- ✅ Intégration des voies de circulation PL / VL
- ✅ Délimitation des zones de stockage
- ✅ Zone POI + accès pompiers
- ✅ Échelle 1/500, légende claire, calques séparés
👉 Idéal pour : bureaux d’étude, architectes industriels, ou MOA en phase de conception.
📎 Nom du fichier : modele-plan-usine-Lafeco.pdf + version DWG
Téléchargement de modèles adaptables
| 📄 Nom du modèle | 🔧 Format | 📥 Télécharger |
|---|---|---|
| Plan de masse – Site ICPE | PDF / DWG | Télécharger le PDF / Télécharger le DWG |
| Plan de masse – ATEX & PPRT | PDF / DWG | Télécharger le PDF / Télécharger le DWG |
| Modèle vierge personnalisable | DWG | Télécharger le DWG |
| Checklist de conformité | Télécharger la checklist |
Comment faire un plan de masse industriel conforme ?
On ne va pas se mentir : faire un plan de masse industriel n’est pas une mince affaire. Ce n’est pas juste « tracer des formes » dans un logiciel — il s’agit de répondre à des normes complexes, de maîtriser des outils techniques, et surtout… de ne rien oublier. 👉 Soit vous le réalisez vous-même (si vous avez un minimum de bagage technique), soit vous passez par un pro : bureau d’étude, architecte industriel ou coordinateur sécurité.
Les logiciels les plus utilisés dans l’industrie
Pouvoir, compatibilité DWG/DXF, utilisé par tous les bureaux d’étude.
Approche BIM, utile pour la 3D et les projets multi-corps de métier.
Accessible, gestion des échelles et calques.
Ajout de couches cartographiques (zonage, risques, servitudes).
Alternatives économiques, suffisantes pour des plans simples.
👉 Pour aller plus loin, consultez notre comparatif complet des logiciels de plan de masse industriel afin de choisir la solution la plus adaptée à vos besoins.
Étapes de création (auto-production ou sous-traitance)
- Rassembler les données : cadastre, PLU, plan topographique, zonage ATEX, données ICPE
- Choisir l’échelle adaptée (1/500 souvent exigée)
- Dessiner l’existant : bâtiments, voies, réseaux, limites
- Ajouter les projets : extensions, nouveaux bâtiments, flux logistiques
- Intégrer les contraintes : servitudes, accès secours, zones de danger
- Appliquer la légende + orientation nord
- Vérifier la conformité + exporter (et idéalement… faire valider par un expert)
Risques à éviter et cas de non-conformité
Un plan de masse industriel mal conçu, c’est un peu comme un mode d’emploi incomplet pour une machine complexe : 👉 ça peut vite provoquer des blocages… voire des ennuis bien plus sérieux.
En industrie, un oubli ou une erreur sur ce document peut entraîner :
- ❌ Un refus d’autorisation (permis de construire, dossier ICPE…)
- ❌ Des retards administratifs de plusieurs mois
- ❌ Des sanctions préfectorales (voire des arrêtés de suspension)
- ❌ Et dans certains cas, des risques pour la sécurité des biens et des personnes
Sanctions possibles et erreurs fréquentes
- ❌ Plan illisible ou non à l’échelle
- ❌ Légende incomplète ou incohérente
- ❌ Oubli des zones sensibles (stockage, ATEX, servitudes)
- ❌ Manque d’indications sur les accès de secours ou les flux internes
- ❌ Plan sans orientation nord ou sans date de mise à jour
- ❌ Plans non concordants entre les pièces du dossier (ex : plan de masse ≠ plan de situation)
📌 À noter : un plan de masse ICPE non conforme peut faire l’objet d’un arrêté préfectoral imposant des modifications structurelles, voire une mise à l’arrêt du site en cas de danger avéré.
Comment éviter les rejets ?
- ✅ Relire systématiquement le plan avec le cahier des charges du service instructeur
- ✅ Faire valider le plan en interne par un référent technique (coordinateur sécurité, responsable HSE…)
- ✅ Faire appel à un professionnel pour les projets sensibles ou classés ICPE / ATEX
FAQ – Plan de masse pour sites industriels
Quels logiciels utiliser pour faire un plan de masse industriel ?
Plusieurs logiciels peuvent convenir, selon vos compétences et vos besoins.
Les plus couramment utilisés dans l’industrie sont :
- AutoCAD (très complet, mais technique)
- Revit (orienté BIM)
- ArchiFacile Pro (simple mais efficace)
- QGIS / SIG pour les projets intégrant des données cartographiques
💡 Si vous débutez, commencez avec ArchiFacile ou LibreCAD. Si vous travaillez en bureau d’étude ou sur site ICPE, privilégiez AutoCAD ou Revit.
Puis-je faire moi-même un plan de masse pour un site industriel classé ?
En théorie, oui. En pratique, c’est très risqué.
Un site classé ICPE ou soumis à autorisation environnementale requiert un niveau de précision et de conformité élevé.
Les erreurs peuvent bloquer le projet pendant des mois… voire conduire à des sanctions.
🛠 Pour les petites extensions ou projets simples, une auto-production reste possible avec de l’expérience.
Pour tout projet classé ou soumis à étude de dangers : faites appel à un professionnel.
Quelle est la différence entre un plan de masse et un plan de sécurité ?
Bonne question, souvent posée.

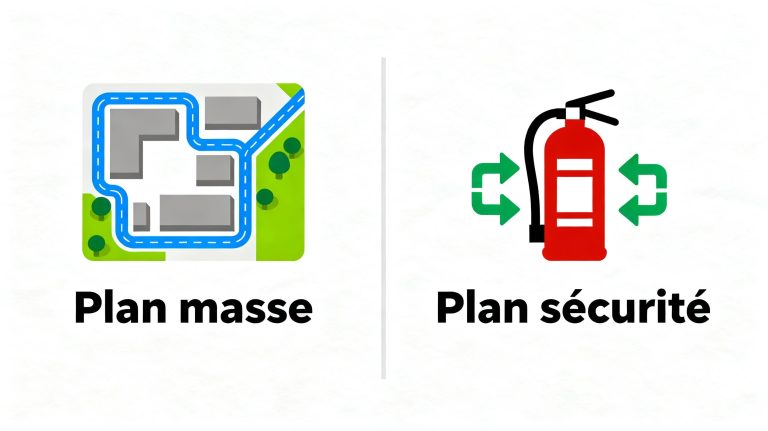

- Le plan de masse montre l’implantation physique des éléments du site (bâtiments, réseaux, accès…)
- Le plan de sécurité (ou plan d’évacuation / POI) décrit les mesures et circuits en cas d’incident (feu, fuite, explosion)
🎯 Les deux peuvent se superposer ou être intégrés dans un même dossier, mais leur finalité est différente.
Faut-il un architecte ou un bureau d’étude pour créer un plan conforme ?
Non, ce n’est pas obligatoire dans tous les cas.
Mais dans l’industrie, c’est fortement recommandé dès que le projet dépasse un certain niveau de complexité (zonage ATEX, ICPE, servitudes…).
Un architecte DPLG, un bureau d’étude technique, ou un coordinateur sécurité peuvent vous éviter de lourdes erreurs.
Et surtout : leur signature peut parfois être exigée dans certains dossiers.
Peut-on faire un plan de masse sans permis de construire ?
Oui, dans certains cas.
Le plan de masse peut être demandé hors permis, par exemple dans un dossier ICPE ou une déclaration préalable de travaux.
Mais attention : l’absence de permis ne signifie pas absence de contraintes. Les documents doivent toujours être conformes aux normes (PLU, sécurité, flux…).
📌 Renseignez-vous auprès du service instructeur de votre préfecture ou mairie pour savoir exactement ce qu’il vous faut.
Conclusion : un plan stratégique pour la réussite de votre projet industriel
On l’a vu tout au long de ce guide : le plan de masse industriel n’est pas un simple plan technique à cocher dans une liste. 👉 C’est un document pivot, à la croisée du réglementaire, de la sécurité, de la stratégie de site et de la bonne marche administrative.
❌ Mal fait, il ralentit — ou pire, bloque — votre projet.
✅ Bien fait, il accélère l’instruction, rassure les autorités, anticipe les problèmes, et vous fait gagner en crédibilité.
🎯 Que vous soyez en train de construire, transformer, ou mettre en conformité un site, ne le prenez pas à la légère.
Et si vous avez le moindre doute…
📊 L’essentiel à retenir
- 📌 Le plan de masse industriel est un document stratégique, pas seulement administratif.
- 📌 Il conditionne la conformité réglementaire, la sécurité et la performance du site.
- 📌 Un plan mal fait = retards, refus, sanctions. Un plan bien fait = accélération et crédibilité.
- 📌 Vérification, validation et checklist sont vos meilleurs alliés.
Passez à l’action
Vous souhaitez sécuriser votre projet industriel et bénéficier de l’expertise d’un bureau d’études spécialisé dans les plans 2D/3D et la conformité réglementaire ? 👉 Contactez Lafeco France dès aujourd’hui pour un accompagnement complet.
📩 Besoin d’un plan de masse industriel sur mesure ?
Chez Lafeco France, nous concevons des plans de masse personnalisés, conformes et prêts à être intégrés dans vos dossiers ICPE, permis de construire ou audits sécurité.
Nos équipes maîtrisent les exigences des préfectures, des DREAL, du zonage ATEX et des contraintes PPRT. 👉 Nous pouvons reprendre vos plans existants ou créer un plan de A à Z.
Demandez dès maintenant un devis gratuit et personnalisé. Nous vous répondons rapidement, et nous nous adaptons à vos délais. Promis.
