🧱 Qu’est-ce que la modélisation 3D industrielle ?
La modélisation 3D industrielle est l’art de transformer la réalité physique d’un site — usine, atelier, réseau technique — en une réplique numérique précise et exploitable. Ce n’est pas une simple représentation : c’est une traduction fidèle des volumes, des structures et des équipements, pensée pour l’ingénierie, la maintenance et la conformité réglementaire.
Concrètement, elle repose sur des données issues de relevés laser 3D (nuages de points), traitées et intégrées dans des logiciels de CAO/DAO comme AutoCAD Plant 3D ou Revit. Chaque élément, du support métallique à la vanne d’une conduite, est positionné au millimètre près. Le résultat : un modèle numérique cohérent, qui devient la base de tous les plans 2D et 3D nécessaires aux équipes techniques.
Ces modélisations prennent tout leur sens lorsqu’elles sont replacées dans une vision globale détaillée dans notre ressource dédiée au bureau d’études et à la gestion de projet industriel.
Une approche technique bien différente des logiciels 3D grand public
Là où un logiciel 3D “grand public” cherche à illustrer ou simuler visuellement, la modélisation 3D industrielle vise la fiabilité géométrique et documentaire. Dans un environnement industriel, une erreur de 2 cm sur une structure peut bloquer un raccordement, générer un surcoût ou retarder un arrêt de production.
- des tolérances mesurées et vérifiées ;
- des référentiels normalisés (PLU, QHSE, DOE) ;
- et des formats interopérables (DWG, IFC, PDF) utilisables par la maintenance ou la maîtrise d’œuvre.
De la 3D “visuelle” à la 3D “technique” : précision, conformité, maintenance
Une modélisation industrielle réussie repose sur la maîtrise du détail. Chaque poutre, chaque câble, chaque support est intégré selon sa fonction et sa position réelle. Cette exactitude rend le modèle exploitable pour :
- la préparation de chantiers ;
- la gestion du patrimoine industriel ;
- la maintenance préventive et corrective ;
- ou encore la conformité documentaire (DOE, BIM) ;
Pourquoi les bureaux d’études industriels s’appuient sur AutoCAD Plant 3D et Revit
Deux outils dominent la modélisation 3D industrielle : AutoCAD Plant 3D, pour la précision des réseaux, des tuyauteries et des structures métalliques ; et Revit, pour la coordination inter-métiers et la gestion BIM des bâtiments techniques.
Ces plateformes permettent :
- une interopérabilité totale entre disciplines ;
- une mise à jour centralisée des données ;
- et une production de livrables directement exploitables par la maîtrise d’œuvre, le contrôle technique ou la maintenance.
« C’est ce qui distingue un bureau d’études industriel complet d’un simple prestataire de dessin : la capacité à faire dialoguer le réel, le numérique et l’exploitation. »
🧱 De la réalité au plan : notre méthode de modélisation 3D
Chez Lafeco France, chaque projet de modélisation 3D industrielle commence par une réalité : le terrain. Notre rôle consiste à capturer cette réalité, à la structurer numériquement, puis à la transformer en plans exploitables. C’est une chaîne complète, du laser à la CAO, qui garantit la fiabilité de chaque plan livré.
Étape 1 : relevé laser et capture 3D du site (scan 3D, nuage de points)
Tout débute par un relevé laser 3D haute précision réalisé sur site. Grâce à des scanners stationnaires, nous collectons des millions de points mesurés à quelques millimètres près. Ces relevés constituent un nuage de points : une reproduction fidèle du site, intégrant volumes, hauteurs, interférences et structures existantes.
Ce nuage de points sert de base géométrique absolue. Il permet de visualiser l’ensemble du site industriel dans son état réel — conduites, charpentes, passerelles, cuves, réseaux… — avant toute intervention ou modification.
Pour sécuriser ces étapes amont et faciliter la prise de décision, une Assistance à Maîtrise d’Ouvrage (AMO) industrielle peut intervenir dès le début du projet pour cadrer les besoins et valider les choix techniques.Étape 2 : nettoyage, calage et structuration des données CAO
Une fois le relevé effectué, nos ingénieurs procèdent à une phase de traitement métrologique :
- suppression des bruits parasites ;
- ajustement des calages entre stations ;
- repérage des axes et des points de référence techniques ;
Ce travail minutieux garantit un alignement parfait entre les zones scannées et les modèles CAO à venir. Le nuage de points devient alors une trame de travail structurée, calibrée selon les systèmes de coordonnées du projet et les standards métiers (PLU, DOE, BIM).
Étape 3 : modélisation AutoCAD / Revit / Plant 3D
À partir du nuage de points, nos projeteurs et ingénieurs modélisent chaque élément significatif du site : charpentes, tuyauteries, gaines, passerelles, réseaux techniques… Nous utilisons principalement AutoCAD Plant 3D pour les environnements de production, et Revit pour les bâtiments techniques et les structures BIM.
Cette phase associe la logique d’ingénierie (fonction, interférence, maintenance) à la rigueur géométrique du modèle 3D. Le résultat : une maquette numérique exploitable, interopérable, et directement connectée aux plans 2D.
Étape 4 : production de plans 2D/3D exploitables (DWG, IFC, PDF)
Enfin, nous produisons les livrables adaptés à chaque usage :
- plans 2D DWG pour les bureaux d’études et la maîtrise d’œuvre ;
- maquettes 3D IFC pour l’intégration dans un processus BIM ;
- vues synthétiques PDF pour les rapports ou présentations QHSE ;
Chaque livrable est vérifié, annoté et documenté. Il peut être intégré à un DOE numérique, réutilisé pour la maintenance, ou servir à une étude de faisabilité future.
Cette méthode rigoureuse transforme chaque site industriel en un modèle exploitable, durable et documenté. Mais la performance ne vient pas seulement du processus : elle repose aussi sur les outils professionnels qui garantissent la cohérence, la compatibilité et la précision des données. C’est ce que nous allons explorer maintenant.
🧱 Nos outils professionnels : CAO / DAO au service de la performance
La précision d’un modèle 3D industriel dépend autant de la qualité du relevé que de la fiabilité des outils de conception. Chez Lafeco France, nous utilisons les logiciels de CAO et DAO les plus avancés du secteur — AutoCAD Plant 3D, Revit, et leurs environnements associés — pour assurer la cohérence et la pérennité de chaque projet. Ces plateformes ne sont pas de simples interfaces de dessin : ce sont de véritables environnements d’ingénierie collaborative, capables de relier terrain, conception et exploitation.
AutoCAD Plant 3D : précision et interopérabilité pour l’industrie

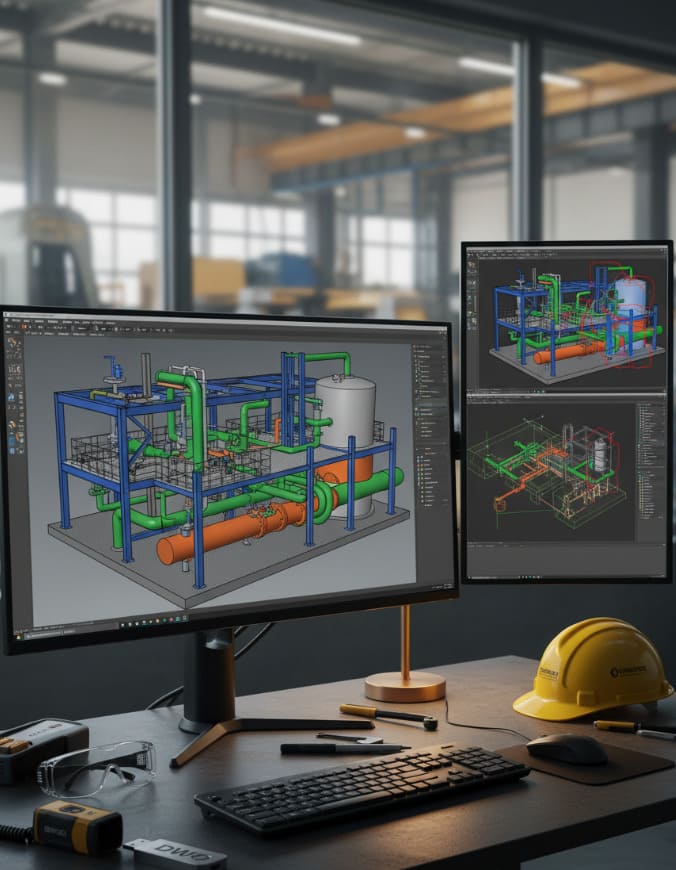

AutoCAD Plant 3D est au cœur de notre démarche industrielle. Spécialisé dans la conception d’installations techniques complexes, il permet de modéliser :
- les réseaux de tuyauteries ;
- les charpentes métalliques ;
- les cuves, passerelles et équipements process, avec une précision inférieure au millimètre ;
Son avantage principal ? L’interopérabilité. Les fichiers produits en format DWG s’intègrent directement aux autres logiciels métiers, ce qui facilite la coordination entre ingénierie, maintenance et sécurité. Chaque modification réalisée sur le modèle 3D met automatiquement à jour les plans 2D associés — garantissant une cohérence documentaire totale.
Revit et BIM : coordination et gestion des infrastructures
Là où Plant 3D excelle dans la précision process, Revit se distingue dans la gestion des infrastructures et du bâti industriel. Ce logiciel orienté BIM (Building Information Modeling) centralise l’ensemble des informations du projet : structure, réseaux, équipements, matériaux, maintenance.
Il permet à tous les acteurs — ingénieurs, architectes, QHSE, maintenance — de travailler sur un modèle unique et partagé. Chaque modification est historisée, chaque élément porte ses données propres, chaque discipline reste synchronisée.
Le résultat : un jumeau numérique collaboratif, capable d’évoluer au fil du temps et de simplifier les opérations de maintenance ou de réhabilitation.
Formats livrables et compatibilités (DWG, IFC, PDF)
Les projets réalisés avec AutoCAD Plant 3D et Revit sont exportés dans plusieurs formats standards, garantissant leur compatibilité avec l’ensemble des acteurs du projet :
- DWG : standard CAO universel pour les plans techniques ;
- IFC : format BIM d’échange inter-logiciels ;
- PDF : version synthétique et communicable pour les comptes rendus et DOE ;
Ces formats assurent une continuité numérique entre les différentes phases du projet — de la conception à l’exploitation — tout en évitant les pertes de données ou les conversions approximatives.
🧱 Applications concrètes en milieu industriel
La modélisation 3D industrielle n’est pas une fin en soi : c’est un outil de pilotage et d’anticipation. Elle trouve sa pleine utilité lorsqu’elle s’intègre à la réalité opérationnelle des sites — production, maintenance, sécurité, conformité. Chez Lafeco France, ces applications sont multiples et pensées pour répondre à la complexité du terrain industriel.

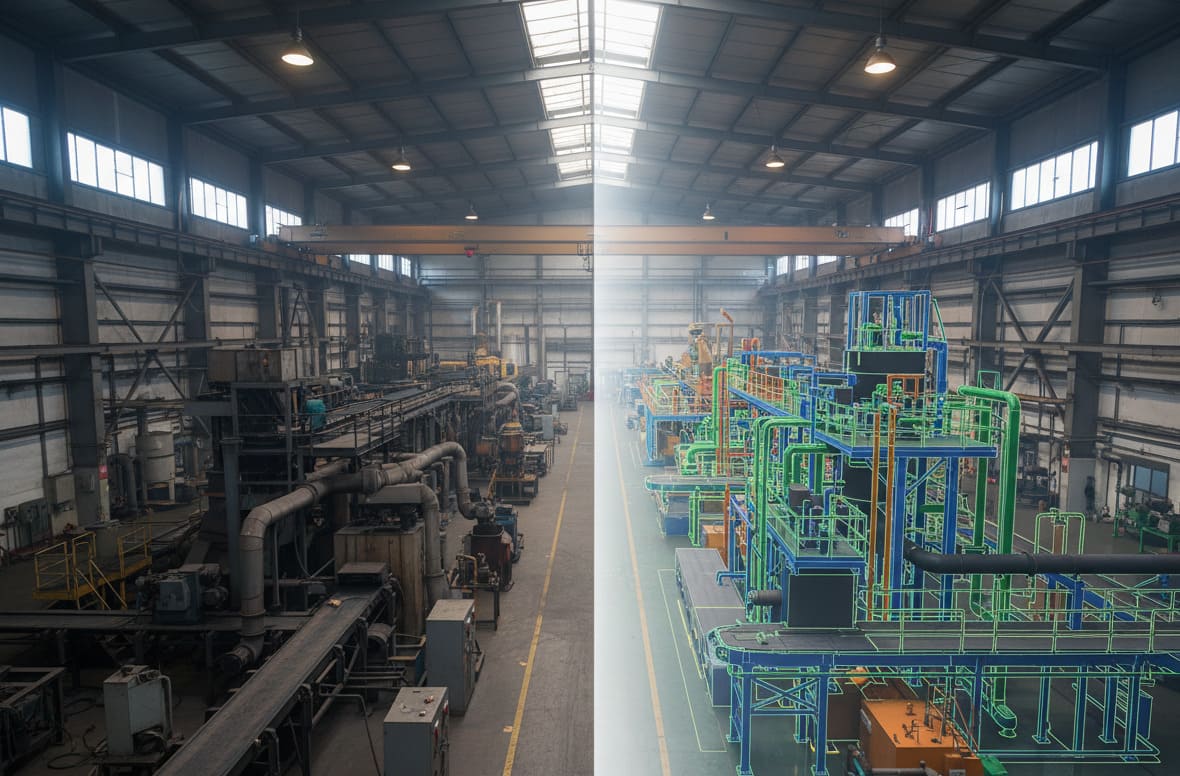

Modélisation 3D d’usines et lignes de production
Chaque site industriel possède sa propre histoire technique : une succession de machines, d’extensions, de tuyauteries ou de gaines ajoutées au fil des années. La modélisation 3D permet de retrouver la cohérence spatiale de cet ensemble et d’en créer une vue d’ensemble actualisée.
- cartographier les réseaux de production existants ;
- identifier les interférences entre équipements ;
- planifier des réaménagements sans interrompre la production ;
Résultat : une vision tridimensionnelle fiable de l’usine, facilitant toute décision technique — du déplacement d’une ligne à la création d’un nouveau poste de travail.
DOE numérique et maintenance préventive
Le DOE (Dossier des Ouvrages Exécutés) devient un véritable jumeau numérique lorsqu’il est produit à partir d’une modélisation 3D. Chaque élément du modèle porte ses caractéristiques : matériau, référence, date d’installation, zone d’intervention.
- prévoir les opérations de maintenance ;
- anticiper les contraintes d’accès ;
- assurer une traçabilité complète des interventions ;
Avec cette approche, la maintenance n’est plus réactive, elle devient prédictive. Le gestionnaire du site sait précisément où agir, comment planifier et sur quoi intervenir.
Sécurité / QHSE : simulation et coordination technique
La modélisation 3D est également un atout majeur pour la sécurité et la coordination QHSE. Les modèles permettent de simuler des flux de circulation, de vérifier les distances de sécurité, ou de préparer les plans de prévention avant intervention.
- visualiser les zones à risque ;
- définir les itinéraires de maintenance ;
- anticiper les accès pour les équipes d’intervention ;
C’est un outil de coordination technique aussi bien qu’un support réglementaire, qui simplifie la communication entre maîtrise d’œuvre, prévention et exploitation.
🏗️ Pour aller plus loin, découvrez comment ces modèles 3D s’intègrent aux documents techniques dans notre guide complet du plan de masse industriel, utilisé pour représenter l’implantation réelle des bâtiments, réseaux et zones de sécurité.
Ces applications concrètes montrent que la modélisation 3D n’est pas un service isolé, mais un levier transversal de performance industrielle. Pour autant, au-delà de ses usages, elle apporte aussi des avantages mesurables : fiabilité, économies, optimisation du temps et traçabilité. C’est ce que nous allons détailler dans la prochaine section.
🧱 Avantages de la modélisation 3D industrielle
Adopter la modélisation 3D industrielle, ce n’est pas seulement moderniser sa documentation : c’est améliorer la maîtrise de son site, réduire les risques et gagner du temps. Chaque plan, chaque point du nuage, chaque maquette devient un atout stratégique pour la maintenance, la production et la conformité.
Réduction des erreurs et coûts de chantier
En phase d’étude comme en exécution, les erreurs de mesure ou d’interprétation coûtent cher. Grâce au relevé laser et à la modélisation 3D, tous les éléments du site sont positionnés avec exactitude, ce qui permet de détecter à l’avance les interférences ou incompatibilités.
- moins de reprises de chantier ;
- moins de surprises en phase de montage ;
- réduction moyenne des coûts imprévus de 20 à 30 % selon la complexité des sites ;
Optimisation des temps de maintenance
Les équipes de maintenance disposent enfin d’une vue d’ensemble précise et actualisée de leurs installations. Les modèles 3D permettent de repérer en quelques secondes la localisation d’un équipement, d’une vanne, d’un conduit ou d’un réseau, sans avoir à fouiller dans des plans papier dépassés.
- interventions plus rapides ;
- meilleure planification des arrêts techniques ;
- maintenance préventive facilitée grâce à la centralisation des données ;
Traçabilité et exploitation des données 3D dans le temps
Un site industriel évolue sans cesse : nouvelles machines, extensions, réaménagements, normes à respecter. La modélisation 3D permet de suivre ces évolutions dans la durée, tout en conservant un historique fiable.
Chaque modification intégrée dans la maquette est horodatée, documentée et reliée aux plans DOE et BIM. Cette traçabilité offre un avantage majeur : la continuité numérique. Autrement dit, le modèle 3D n’est jamais obsolète — il grandit avec le site.
Ces avantages ne sont pas théoriques : ils se mesurent sur le terrain, projet après projet. C’est justement à travers nos réalisations concrètes que l’on perçoit tout le potentiel de la modélisation 3D industrielle. Voyons à présent comment Lafeco France met cette expertise en pratique.
🧱 Études de cas et réalisations Lafeco France
Chaque projet confié à Lafeco France illustre une même exigence : transformer des environnements complexes en modèles 3D exploitables, capables d’accompagner les décisions techniques à long terme. Nos réalisations couvrent de nombreux secteurs – chimie, agroalimentaire, énergie, logistique – où la précision du relevé et la rigueur de la modélisation font toute la différence.
Relevé 3D et modélisation d’un site chimique
Sur un site chimique classé Seveso, la complexité réside souvent dans la densité des réseaux et la multiplicité des niveaux. Nos ingénieurs ont procédé à un scan 3D complet du site, suivi d’une modélisation CAO sous AutoCAD Plant 3D. L’objectif : fiabiliser les plans de sécurité et anticiper les travaux de mise en conformité QHSE.
Le modèle 3D livré a permis aux équipes d’exploitation de visualiser en temps réel les zones à risque et d’ajuster leurs procédures d’intervention sans interrompre la production.

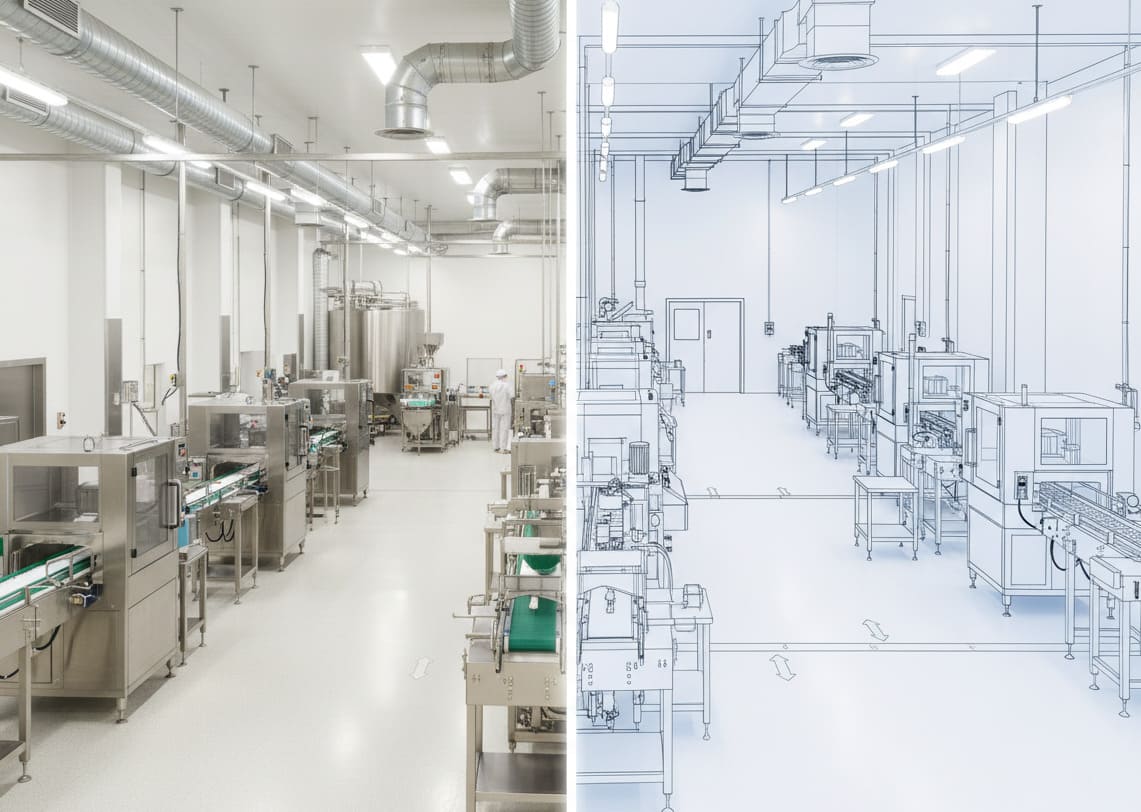

Plan 3D pour un atelier agroalimentaire
Dans le secteur agroalimentaire, les contraintes d’hygiène et d’espace imposent une planification millimétrée. Notre mission : réaliser une modélisation complète de l’atelier, afin de préparer l’installation d’une nouvelle ligne de conditionnement.
Grâce au relevé laser et à la reconstitution numérique du site, les ingénieurs ont pu tester plusieurs configurations avant travaux. Résultat : aucune perte de surface utile et un gain de deux semaines sur le planning de chantier.
Conversion d’une installation ancienne en maquette numérique
Sur des sites industriels anciens, les plans d’origine sont souvent incomplets ou obsolètes. Lafeco a accompagné un exploitant logistique dans la conversion complète de ses bâtiments et installations en maquette numérique Revit.
- documenter le patrimoine technique existant ;
- centraliser les informations pour la maintenance ;
- intégrer progressivement le site à une démarche BIM globale ;
🧱 Pourquoi choisir Lafeco France ?
Choisir Lafeco France, c’est s’appuyer sur un bureau d’études industriel complet, capable de gérer un projet 3D de bout en bout — du relevé laser à la livraison des plans validés. Notre force réside dans cette continuité : une chaîne maîtrisée, sans rupture entre le terrain, la conception et la conformité documentaire.
⚙️ Bureau d’études CAO intégré : ingénierie + conformité
Lafeco réunit au sein d’une même structure les compétences en relevé laser, modélisation CAO/DAO et ingénierie de conformité. Cette intégration évite les pertes d’informations souvent liées à la sous-traitance partielle. Chaque projet est piloté par un ingénieur référent, garant de la cohérence entre :
- les données du nuage de points,
- les modèles 3D,
- et les documents DOE ou BIM finaux.
🔧 Expertise multi-logiciels et interopérabilité
Parce que chaque client dispose de son propre écosystème technique, Lafeco s’adapte. Nos équipes maîtrisent les environnements AutoCAD Plant 3D, Revit, SolidWorks, Navisworks et autres plateformes compatibles. Cette souplesse logicielle garantit :
- une interopérabilité fluide avec vos outils internes,
- une intégration transparente dans vos processus BIM,
- et une compatibilité complète avec les exigences documentaires des exploitants industriels.
🔧 Peu d’acteurs savent jongler entre autant de langages numériques. Lafeco, oui.
🤝 Accompagnement du scan à la mise en œuvre
Notre mission ne s’arrête pas à la modélisation. Nous accompagnons nos clients jusqu’à la phase de mise en œuvre, en assurant la transmission claire et complète des données techniques. Cet accompagnement inclut notamment :
- des réunions d’analyse technique,
- la formation à la lecture et à l’exploitation des modèles,
- et le suivi documentaire DOE.
Cette approche intégrée et humaine explique la fidélité de nos clients industriels : ils savent qu’avec Lafeco France, chaque plan a un sens et chaque modèle une finalité. Avant de conclure, découvrons les réponses aux questions les plus fréquentes sur la modélisation 3D industrielle.
🧱 FAQ : modélisation 3D industrielle
Quelle est la différence entre scan 3D et modélisation 3D ?
Le scan 3D correspond à la capture du réel : des millions de points mesurés sur site à l’aide de scanners laser.
La modélisation 3D, elle, consiste à exploiter ces données pour créer un modèle numérique exploitable sous AutoCAD, Revit ou Plant 3D.
🔹 Le scan relève, la modélisation interprète et structure.
Les deux sont indissociables pour garantir un modèle fiable et conforme.
Quels logiciels utilisez-vous pour la modélisation 3D industrielle ?
Nous travaillons principalement sur AutoCAD Plant 3D pour la partie process industriel, et sur Revit pour les bâtiments techniques et l’intégration BIM. Selon les besoins, nous utilisons également Navisworks, SolidWorks ou d’autres outils compatibles. Cette polyvalence garantit une interopérabilité complète avec les systèmes internes de nos clients.
Quels formats de plans 3D livrez-vous (DWG, IFC, PDF) ?
Les livrables standards incluent :
- DWG – pour les plans CAO traditionnels,
- IFC – pour les échanges BIM inter-logiciels,
- PDF – pour les synthèses, DOE et rapports.
Sur demande, nous pouvons également fournir des exports STEP ou OBJ, selon l’usage final du client.
Quel est le coût moyen d’un projet de modélisation 3D industrielle ?
Le coût dépend de la superficie du site, de la complexité technique, du niveau de détail attendu (LOD) et des formats livrables souhaités. En moyenne, un projet de modélisation 3D industrielle se situe entre quelques milliers et plusieurs dizaines de milliers d’euros. Lafeco fournit systématiquement un devis détaillé sous 24 h, basé sur les données réelles du site et les attentes du client.
La modélisation 3D est-elle compatible avec les normes DOE et BIM ?
Oui, entièrement. Nos modèles respectent les standards DOE (Dossier des Ouvrages Exécutés) et sont structurés pour une intégration BIM complète. Les livrables IFC, DWG et PDF sont hiérarchisés pour faciliter l’archivage, la maintenance et la transmission réglementaire.
Dans quels secteurs industriels s’applique la modélisation 3D ?
Elle s’applique à tous les environnements techniques :
- sites de production chimique et pharmaceutique,
- usines agroalimentaires,
- centrales énergétiques,
- infrastructures logistiques et entrepôts,
- ateliers mécaniques et maintenance industrielle.
Tout site où la précision et la sécurité sont des priorités bénéficie d’une approche 3D.
Quels sont les bénéfices de la modélisation 3D pour la maintenance et la sécurité ?
La modélisation 3D améliore la lisibilité du patrimoine technique. Elle permet d’anticiper les risques, de préparer les interventions sans se déplacer, et de visualiser les zones à accès limité. Les gestionnaires QHSE y trouvent un outil de prévention efficace, tandis que les services maintenance gagnent en réactivité et en fiabilité.
Quelle est la durée moyenne d’un projet de modélisation 3D ?
Selon la taille du site et le niveau de détail attendu, la durée moyenne varie entre 1 et 6 semaines. Nos équipes s’engagent sur des plannings courts grâce à une organisation en flux continu :
- capture laser sur site,
- traitement du nuage de points,
- modélisation CAO,
- validation et livraison des plans finaux.
🕒 Rapidité sans compromis sur la précision — c’est l’engagement Lafeco.
Ces réponses traduisent ce que recherchent nos clients industriels :
fiabilité, clarté et accompagnement.
Et parce qu’un projet de modélisation 3D commence souvent par une simple question,
Lafeco propose une étude préliminaire sur mesure, sans engagement.
🧱 Demander une étude 3D de votre site industriel (Devis en 24 h)
Chaque site industriel possède ses spécificités : volumes, contraintes d’accès, équipements, exigences de conformité. C’est pourquoi Lafeco France propose une étude préliminaire sur mesure, fondée sur vos besoins réels et vos priorités d’exploitation.
- les surfaces à modéliser,
- le niveau de détail attendu (LOD),
- et les usages prévus du modèle (DOE, BIM, maintenance, réaménagement).
En moins de 24 heures, vous recevez un devis technique clair,
accompagné d’une proposition méthodologique adaptée à votre environnement.
🎯 L’objectif : vous permettre de décider rapidement,
sur la base d’éléments précis et fiables.
Prêt à visualiser votre site sous un nouvel angle ?
Demandez dès aujourd’hui votre étude 3D industrielle personnalisée. Nos ingénieurs vous accompagnent du scan laser à la conception CAO, pour une modélisation 3D aussi fidèle que durable.
👉 Obtenir un devis en 24 hCoordonnées
📞Ligne directe : +33(0)6 99 12 14 97
✉️Par mail : contact@lafeco.com
📍Adresse : 604 rue Robert Ayle, 62110 Hénin-Beaumont — France
Horaires
Lun–Ven : 9h–12h / 14h–18h · Sur rendez-vous le soir.
PDF / AutoCAD / Revit / BIM, dossiers de recollement, TQC — prêts à l’usage.
📦 Ressources utiles pour vos plans industriels
Accédez à tous nos modèles, gabarits et outils gratuits pour réussir vos plans de situation, de masse et de coupe industriels.
