Plans & BIM industriels
Capturez votre bâtiment au millimètre près pour des plans 2D/3D fiables, des maquettes BIM réalistes et un gain de temps considérable.
👉 Jusqu’à −50 % d’erreurs de relevé et des délais divisés par deux grâce au scan 3D.
Pourquoi le scan 3D révolutionne le bâtiment
Vous avez sûrement déjà entendu parler du scan 3D dans le bâtiment. Mais entre le jargon technique et les promesses parfois floues, difficile de savoir ce que ça change vraiment sur un chantier.
La vérité : cette technologie est en train de transformer la façon dont on conçoit, rénove et gère les bâtiments. En quelques heures, vous obtenez un relevé complet, précis au millimètre, d’un immeuble, d’une usine ou d’un monument historique.
Grâce à notre expertise en plans industriels sur mesure, chaque relevé 3D devient une base fiable pour produire des livrables exploitables et conformes à la réalité terrain. Le relevé as-built et le contrôle géométrique garantissent la précision de vos projets de rénovation ou d’extension.
Plus besoin de croquis approximatifs ni de longues heures de métrés manuels : le scanner 3D capture la réalité telle qu’elle est, pour la convertir en plans 2D, maquettes BIM ou jumeaux numériques directement exploitables par vos équipes.
Les relevés 3D alimentent directement les phases de conception présentées dans notre ressource dédiée au bureau d’études et à la gestion de projet industriel.
En résumé : vous partez avec toutes les clés pour comprendre comment le scan 3D peut vous faire gagner du temps, de l’argent… et beaucoup de sérénité.
📑 Sommaire du guide
Explorez ce guide pas à pas pour comprendre et exploiter tout le potentiel du scan 3D dans le bâtiment :
Introduction au Scan 3D de bâtiment
Définition et principe de fonctionnement
Derrière l’expression “scan 3D bâtiment”, il y a une idée simple : capturer la réalité d’un espace avec une précision extrême, pour la transformer en un modèle numérique exploitable.
Concrètement, un scanner laser envoie des millions de faisceaux lumineux dans toutes les directions. Chaque faisceau rebondit sur une surface (mur, poutre, fenêtre, machine…) et revient vers l’appareil. Résultat : le scanner calcule en temps réel la position exacte de chaque point dans l’espace.
En accumulant ces points, on obtient ce qu’on appelle un nuage de points. Imaginez une sorte de photo 3D ultra-détaillée où chaque pixel est une coordonnée dans l’espace. Ce nuage peut ensuite être transformé en :
- plans 2D (DWG, PDF),
- maquettes 3D (souvent utilisées dans Revit ou AutoCAD),
- ou même un jumeau numérique vivant, mis à jour au fur et à mesure de l’évolution du bâtiment.
La précision. Là où un relevé manuel pouvait comporter 1 à 2 cm d’erreur, le scan 3D descend au millimètre près.
Historique et évolution des techniques de relevé
Si on remonte un peu dans le temps, les méthodes de relevé dans le bâtiment ont beaucoup évolué.
- Au départ, la fameuse “corde à 13 nœuds” pour mesurer les distances, puis les mètres ruban.
- Ensuite est arrivé le télémètre laser, qui a apporté de la rapidité mais nécessitait encore beaucoup de points manuels.
- Aujourd’hui, le scan 3D laser relève des milliers de m² en quelques heures, sans rien oublier.
👉 On est passé d’une logique artisanale à une approche industrielle de la mesure. Et cette évolution n’est pas qu’un gadget : elle change profondément la manière dont on conçoit et pilote les projets.
Différence entre scan 3D, relevé laser et numérisation 3D
Ces termes reviennent souvent, et il est facile de s’y perdre. Pourtant, la distinction est assez simple :
- Scan 3D bâtiment : c’est le terme générique, qui englobe tout le processus.
- Relevé laser 3D : c’est la technique employée, le fait de “tirer” des faisceaux laser pour capturer la géométrie.
- Numérisation 3D bâtiment : c’est plutôt la finalité, le résultat numérique que vous allez exploiter.
| Terme | Ce que ça désigne |
|---|---|
| Scan 3D bâtiment | Processus global de capture |
| Relevé laser 3D | Technique utilisée (laser) |
| Numérisation 3D bâtiment | Résultat exploitable (plan, maquette, jumeau numérique) |

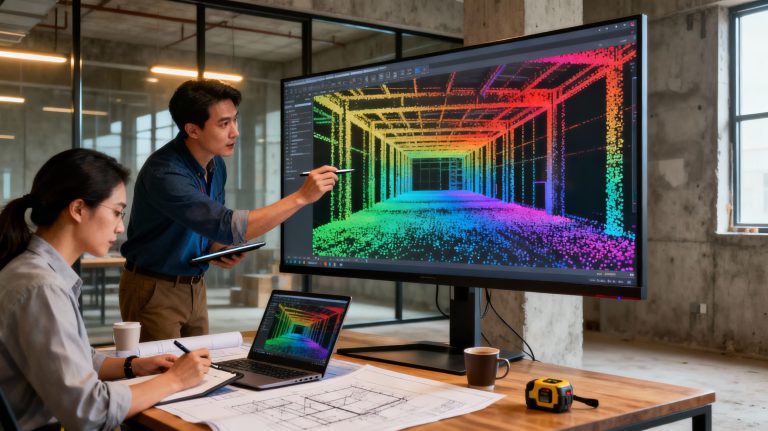

Pourquoi utiliser le Scan 3D pour le bâtiment ?
Avantages pour la conception et la rénovation
Vous le savez : dans le bâtiment, un détail oublié au départ peut coûter très cher plus tard. Le scan 3D permet justement d’éviter ça. En capturant la réalité avec précision, il offre une base solide pour travailler.
- Plans fiables dès la première esquisse, sans approximation.
- Rénovations sécurisées, car rien n’est laissé au hasard (poutres, réseaux, hauteurs sous plafond).
- Collaboration facilitée : tout le monde (architectes, ingénieurs, maîtres d’œuvre) travaille sur les mêmes données.
Les données issues du scan 3D permettent de réaliser des plans 2D/3D exploitables et de préparer une implantation d’usine optimisée, adaptée à vos contraintes d’espace et de production.
Réduction des erreurs et des coûts
Les erreurs de relevé, vous en avez sûrement déjà connu : un mur pas à la bonne place, une cote mal reportée, une poutre oubliée… Ces erreurs entraînent des retards, des surcoûts, et parfois des litiges.
- La précision millimétrique réduit considérablement le risque,
- certains projets constatent 30 à 50 % d’erreurs en moins,
- ce qui se traduit directement par des économies sur le chantier et une meilleure maîtrise des délais.
👉 En clair : moins de surprises, plus de rentabilité.
Applications en architecture, ingénierie et construction (AEC)
Le scan 3D n’est pas réservé à un type de bâtiment :
- Architecture : création ou rénovation de logements, réhabilitation d’immeubles.
- Ingénierie : conception d’usines, mise en conformité d’installations industrielles.
- Construction : suivi de chantier, contrôle qualité, comparaison “as-built” vs plans.
👉 Chaque acteur y trouve son intérêt. L’architecte gagne en vision, l’ingénieur en données fiables, et l’entreprise de BTP en efficacité opérationnelle.
Applications et cas d’usage concrets
Plans 2D et 3D à partir du scan
Le premier livrable, et sans doute le plus demandé, c’est la création de plans 2D et 3D fiables. Que ce soit pour une rénovation, un dossier DOE ou une réhabilitation, les plans issus d’un relevé laser 3D garantissent que chaque mesure est exacte.
- Format DWG/PDF pour vos équipes de conception.
- Exploitation directe dans vos logiciels CAO/DAO.
- Gain de temps énorme lors de la phase d’étude.
👉 En résumé : vous partez toujours du réel, pas d’une approximation.
Chaque mission de scan 3D s’inscrit dans une méthodologie de gestion de projet intégrant le relevé 3D, supervisée par nos experts en maîtrise d’œuvre industrielle pour garantir qualité, traçabilité et respect des délais.
Maquette BIM et jumeau numérique
C’est ici que le scan 3D prend toute sa puissance : transformer le nuage de points en une maquette BIM.
- LOD 100 à 500 selon le niveau de détail.
- Intégration dans Revit ou ArchiCAD.
- Possibilité de créer un jumeau numérique du bâtiment pour l’exploitation et la maintenance.
Un modèle vivant de votre bâtiment, mis à jour à chaque intervention. C’est l’outil rêvé pour suivre un site sur le long terme.
Gestion patrimoniale et maintenance
Les gestionnaires de patrimoine immobilier ou les facility managers savent à quel point la mise à jour des plans est un casse-tête. Le scan 3D résout ce problème :
- Inventaire numérique complet,
- Mise à jour régulière,
- Support pour la maintenance préventive et corrective.
👉 Avec une tablette, vous visualisez en 3D vos bâtiments, avec toutes les annotations nécessaires pour piloter vos interventions.
Restauration du patrimoine
Les monuments historiques ou les bâtiments anciens nécessitent une attention particulière. Un scan 3D permet de capturer chaque détail, même les irrégularités des façades ou des voûtes.
- Préservation numérique avant restauration.
- Simulation de scénarios de rénovation.
- Communication facilitée avec les architectes du patrimoine.
👉 C’est un peu comme “sauvegarder” un monument avant d’intervenir dessus.
Suivi de chantier et contrôle qualité
Pendant les travaux, le scan 3D devient un outil de contrôle puissant.
- Comparaison régulière du chantier réel avec le modèle théorique.
- Vérification de la conformité au DOE.
- Détection rapide des écarts avant qu’ils ne deviennent des problèmes coûteux.
👉 Le scan devient alors votre allié qualité : il sécurise vos décisions et rassure vos clients.

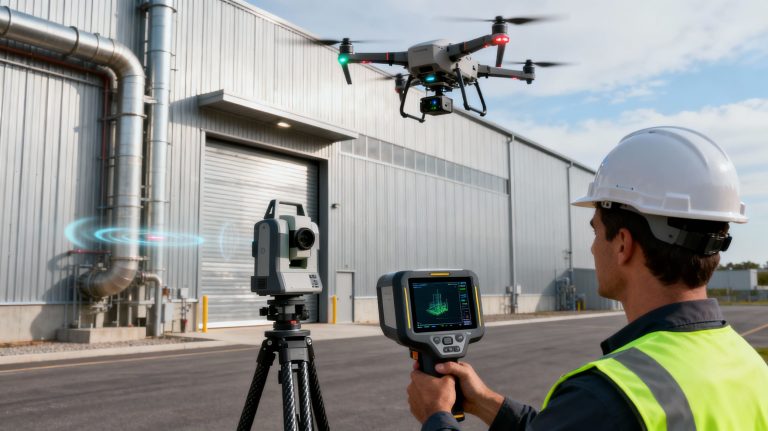

Technologies et équipements de Scan 3D
Scanner laser terrestre (station fixe)
C’est l’équipement emblématique du scan 3D bâtiment. Le principe : une station fixe que l’on installe à différents points du site pour capturer l’environnement.
- Précision extrême, idéale pour des bâtiments complexes.
- Portée large (jusqu’à 300 m pour certains modèles).
- Exemples : Leica RTC360, Faro Focus.
À partir du nuage de points obtenu, nos équipes assurent la modélisation 3D issue du scan laser et la création de maquettes BIM et de jumeaux numériques pour faciliter vos opérations de conception, maintenance ou réhabilitation.
Scanners portatifs et mobiles
Ici, on mise sur la souplesse et la rapidité. Ces scanners, souvent légers et compacts, se portent à la main ou en sac à dos.
- Idéal pour des relevés rapides en intérieur.
- Capture fluide en se déplaçant dans les espaces.
- Exemple connu : Leica BLK2GO.
👉 Leur force : une grande liberté de mouvement. Leur faiblesse : une précision légèrement moindre par rapport aux stations fixes, mais largement suffisante pour beaucoup d’usages.
Drones et scanners aériens
Quand il s’agit de toitures, de façades hautes ou de grands sites, les drones LiDAR deviennent incontournables.
- Relevés aériens rapides, même sur des zones difficiles d’accès.
- Idéal pour les bâtiments industriels ou les infrastructures (ponts, centrales, entrepôts).
- Résultats intégrables directement dans le nuage de points global.
👉 En pratique, ils complètent parfaitement les scanners terrestres pour avoir une vue d’ensemble totale.
Logiciels de traitement des nuages de points
Un scan 3D brut ne suffit pas : il faut traiter et exploiter les données. C’est là que les logiciels spécialisés entrent en jeu.
- Autodesk ReCap : pour nettoyer et assembler les nuages de points.
- Revit / ArchiCAD : pour créer des maquettes BIM.
- Cyclone (Leica) ou Scene (Faro) : pour des workflows optimisés selon les scanners.
👉 Ces logiciels transforment les données brutes en livrables exploitables par les architectes, ingénieurs et équipes de chantier.
Comment choisir son scanner ou prestataire ?
Critères techniques : précision, portée, rapidité
Tous les scanners 3D ne se valent pas, et tous les prestataires non plus. Avant de vous lancer, posez-vous ces questions :
- Quelle précision ? Certains appareils descendent au millimètre, d’autres offrent une tolérance de quelques centimètres.
- Quelle portée ? Un scanner fixe peut couvrir 50 à 300 m selon les modèles.
- Quelle rapidité ? Certains relèvent une pièce en quelques minutes, d’autres nécessitent plusieurs heures.
Choisissez en fonction de vos besoins réels. Inutile de viser la Ferrari du scanner si vous ne travaillez que sur de petits projets.
Comparatif achat de scanner vs externalisation
Là, on touche à une vraie question stratégique : acheter ou déléguer ?
| Option | Avantages | Inconvénients |
|---|---|---|
| Achat de scanner | Autonomie, réactivité, valorisation interne. | Coût élevé (20 000 € à 80 000 €), formation nécessaire, maintenance régulière. |
| Prestataire externe | Expertise immédiate, pas d’investissement matériel, coût ajusté au projet. | Dépendance à un tiers, disponibilité selon planning. |
👉 En pratique, l’externalisation est souvent plus rentable, sauf si vous avez un volume très élevé de projets récurrents.
Certifications, normes et garanties (ISO, LOD, DOE)
Un scan 3D n’a de valeur que s’il est reconnu et exploitable par les acteurs du projet. Vérifiez toujours :
- Certifications ISO (9001, 19650) : gage de qualité et de conformité aux normes.
- Niveaux de détail BIM (LOD 100 à 500) : pour savoir jusqu’où va la précision.
- Garanties (DOE, décennale) : sécurité juridique et technique en cas de litige.
Un livrable mal normé, c’est un travail à refaire… et donc du temps et de l’argent perdus.
Prix et devis d’un scan 3D bâtiment
Facteurs influençant le coût (surface, complexité, livrables)
Le prix d’un scan 3D n’est pas fixe : il dépend de plusieurs paramètres. Parmi les plus importants :
- La surface à relever : plus le bâtiment est grand, plus le temps de scan est long.
- La complexité du site : un open space se relève vite, une usine remplie de machines prend beaucoup plus de temps.
- Les livrables attendus : un simple nuage de points est moins coûteux qu’une maquette BIM complète.
- L’accessibilité du chantier : contraintes de sécurité, zones difficiles d’accès, horaires restreints.
Plus c’est grand, complexe et exigeant en livrables, plus le tarif grimpe.
Exemples de tarifs et fourchettes de prix
Pour vous donner un ordre de grandeur :
- Petits projets (maison, appartement, local) : entre 500 € et 1 500 €.
- Bâtiments moyens (immeubles, bureaux, ateliers) : entre 2 000 € et 6 000 €.
- Grands sites industriels ou patrimoniaux : de 10 000 € à 20 000 €+ selon la taille et le niveau de détail demandé.
Ces chiffres varient bien sûr selon la région, le prestataire et la précision exigée, mais ils donnent une idée réaliste du marché actuel.
Devis type et délais de livraison
Un devis de scan 3D inclut généralement :
- La définition du besoin (surface, type de livrables, délais).
- La phase de relevé sur site (de quelques heures à 2 jours).
- Le traitement des données (nettoyage, assemblage, création des plans/maquettes).
- La livraison (nuage de points, plans 2D, BIM…).
⏱️ Côté délais, comptez en moyenne :
- 24 h pour un petit projet simple.
- 3 à 7 jours ouvrés pour des projets de taille intermédiaire.
- Plusieurs semaines pour des chantiers complexes ou patrimoniaux.
La transparence sur ces délais est cruciale : elle permet d’aligner vos attentes avec celles du prestataire.

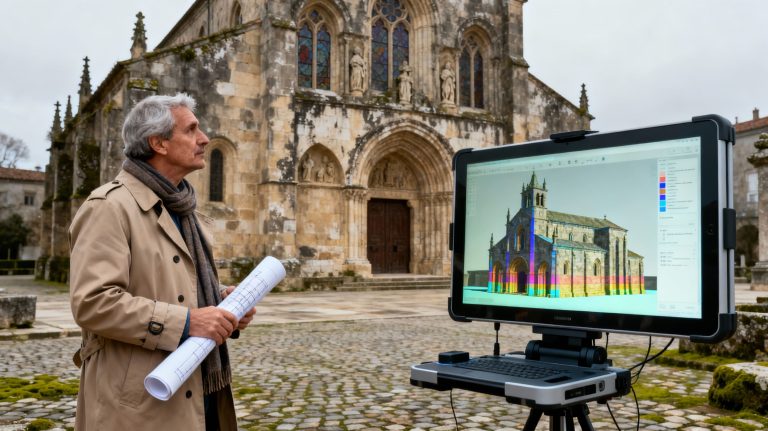

Témoignages, études de cas et retours d’expérience
Études patrimoniales
Quand il s’agit de monuments historiques ou de bâtiments anciens, la précision est cruciale. Le scan 3D permet de capturer chaque détail, même les irrégularités invisibles à l’œil nu.
La numérisation d’une église ou d’un musée, utilisée pour préparer une restauration fidèle et documenter l’état du bâti avant intervention.
Résultat : les architectes du patrimoine disposent d’un jumeau numérique sur lequel ils peuvent tester différents scénarios de restauration sans risque pour l’original.
Projets industriels et infrastructures
Dans l’industrie, les contraintes sont différentes : espaces encombrés, machines en activité, sécurité stricte. Le scan 3D permet de réaliser des relevés sans interrompre la production et d’obtenir une base fiable pour la conception ou la mise en conformité.
La numérisation d’une usine ou d’un entrepôt pour préparer un réaménagement, vérifier les hauteurs disponibles, ou intégrer de nouvelles lignes de production.
Chantiers de rénovation et d’agrandissement
Pour les projets résidentiels ou tertiaires, le scan 3D est un gain de temps énorme.
L’extension d’un bâtiment existant. Plutôt que de repartir sur des plans approximatifs, l’architecte s’appuie sur un relevé laser 3D millimétré.
Résultat : des plans fiables, moins d’ajustements imprévus et une meilleure fluidité entre conception et chantier.
❓ FAQ sur le Scan 3D bâtiment
Quelle précision attendre d’un relevé laser 3D ?
La précision dépend du type de scanner utilisé et des conditions du relevé. En moyenne, on parle de 1 à 3 mm de tolérance pour les scanners terrestres fixes, et plutôt 5 à 10 mm pour les scanners portatifs ou drones.
👉 Dans 90 % des cas, cette précision est largement suffisante pour les besoins du bâtiment (rénovation, suivi de chantier, gestion patrimoniale).
Quels sont les usages d’un relevé laser 3D ?
- Créer des plans 2D/3D fiables,
- Générer une maquette BIM,
- Établir un DOE numérique,
- Suivre l’avancement d’un chantier,
- Documenter l’existant pour la maintenance ou la restauration du patrimoine.
👉 Bref, tout projet nécessitant de partir d’une base fiable peut en tirer profit.
Quels formats de fichiers sont livrés ?
- Nuage de points brut (.rcp, .e57, .las…),
- Plans 2D au format DWG, DXF, PDF,
- Maquettes BIM (Revit, IFC),
- Rendus visuels pour communication.
👉 L’important est de préciser en amont les livrables dont vous avez réellement besoin.
Combien coûte un scan 3D bâtiment ?
- Petits projets → 500 à 1 500 €,
- Bâtiments intermédiaires → 2 000 à 6 000 €,
- Grands sites complexes → 10 000 € et plus.
👉 Le coût dépend surtout de la surface, de la complexité et des livrables attendus.
Quelle est la différence entre scanner laser et scan 3D ?
Le scanner laser = l’appareil.
Le scan 3D = le processus de capture.
La numérisation 3D = le livrable final.
👉 Comme pour l’appareil photo : l’appareil ≠ la photo.
Combien de temps dure un relevé 3D sur site ?
- Appartement : 1 à 2 heures,
- Immeuble de bureaux : 1 journée,
- Usine entière : plusieurs jours selon la taille et l’accessibilité.
👉 Le vrai temps “invisible”, c’est surtout le traitement des données, qui peut prendre plus de temps que le relevé lui-même.
Est-il plus rentable d’acheter un scanner ou de faire appel à un prestataire ?
Achat : rentable uniquement avec un volume élevé de projets + équipe formée.
Externalisation : dans 80 à 90 % des cas, c’est plus économique et plus rapide, car vous bénéficiez de l’expertise d’un prestataire sans supporter l’investissement matériel.
👉 Pour la majorité (architectes, PME du BTP, maîtres d’œuvre), la sous-traitance est le meilleur choix.
Un socle fiable pour vos projets grâce au Scan 3D
Un projet de rénovation ? Un site industriel à réaménager ? Ou peut-être un bâtiment historique à préserver ?
Dans tous les cas, le scan 3D vous permet de partir sur des bases solides. Pas de mauvaises surprises, pas de plans erronés, mais un socle fiable pour construire vos décisions.
Chez Lafeco France, notre rôle est de transformer vos idées en données concrètes et exploitables, adaptées à vos contraintes et à vos ambitions.
Explorez nos exemples de nuages de points et maquettes BIM issus de projets réalisés pour l’industrie, ou téléchargez un exemple de plan 3D pour visualiser la précision de nos relevés.
Coordonnées
📞Ligne directe : +33(0)6 99 12 14 97
✉️Par mail : contact@lafeco.com
📍Adresse : 604 rue Robert Ayle, 62110 Hénin-Beaumont — France
Horaires
Lun–Ven : 9h–12h / 14h–18h · Sur rendez-vous le soir.
Livrables & conformité
Nuages de points (E57, RCP/RCS), modèles 3D, orthophotos, plans 2D, coupes et façades – livrés avec la précision du relevé laser pour une exploitation directe dans vos logiciels
d’architecture ou d’ingénierie.
📦 Ressources utiles pour vos plans industriels
Accédez à tous nos modèles, gabarits et outils gratuits pour réussir vos plans de situation, de masse et de coupe industriels.
