Plus qu’un dessin technique, un plan d’implantation conditionne vos coûts, vos flux et vos autorisations.
Plan d’implantation d’usine : une méthode claire pour structurer flux, zones, circulations et exigences sécurité (souvent confondu avec le plan de masse). Exemples + livrables : PDF / DWG / 3D, adaptés à vos contraintes terrain.
👉 Jusqu’à −35 % de déplacements internes grâce à une implantation optimisée.
Définition : qu’est-ce qu’un plan d’implantation d’usine ?
Un plan d’implantation d’usine (souvent appelé plan d’usine / plan usine) est la représentation graphique et technique de l’organisation d’un site industriel. Il traduit, sur plan, la disposition des bâtiments, des zones de production, des flux logistiques, des espaces de stockage, des utilités et des accès (piétons, véhicules, secours). À ne pas confondre avec le plan de masse (implantation du bâtiment sur la parcelle) : ici, on parle de l’organisation interne du site.
Contrairement à ce que l’on pourrait croire, ce document ne sert pas seulement aux architectes ou aux ingénieurs. Il a trois fonctions essentielles :
Matérialiser le layout de production et vérifier sa cohérence (flux, sécurité, maintenance).
Anticiper la capacité de développement et l’évolution future du site.
Constituer une pièce obligatoire dans les dossiers administratifs (urbanisme, ICPE, Seveso → voir réglementation ↗️).
Différence avec un plan de masse et un plan d’implantation maison
- Plan de masse (urbanisme) : position du bâtiment sur le terrain, sans gestion interne des flux industriels. Quand on parle de plan de plan de masse usine, on parle du plan côté foncier/urbanisme (implantation du bâtiment sur la parcelle)
- Plan maison (résidentiel) : orientation, emprise au sol, raccordements aux réseaux.
- Plan d’implantation d’usine : beaucoup plus complexe → bâtiments, lignes de production, flux matières, zones ATEX, utilités et sécurité.
Contenu d’un plan d’implantation d’usine (plan usine)
- Zoning clair: production, stockage, utilités, circulation, zones à risque.
- Flux matérialisés : matières, produits finis, déchets, maintenance, secours.
- Implantation machines & postes : accès, dégagements, maintenance, sécurité.
- Circulations: piétons / chariots / PL, sens, croisements, points de conflit.
- Utilités : air comprimé, élec, eau, gaz, aspiration, réseaux, locaux techniques.
- Sécurité & conformité : issues, accès pompiers, séparation des zones, distances.
👉 Autrement dit, le plan d’implantation d’usine est à la fois un outil de conception et un levier de performance.
Pourquoi ce sujet est crucial ?
Mettre en place une nouvelle usine ou réorganiser un site existant, ce n’est pas juste « poser des murs et des machines ».
Comprendre les enjeux d’un plan d’implantation, c’est aborder la planification d’un site de production dans son ensemble. Comme tous les plans industriels, , il vise à structurer l’espace, fluidifier les flux et améliorer la sécurité tout en respectant les exigences réglementaires.
Derrière un plan de situation industriel bien conçu, il y a toute une stratégie : choix du lieu, respect des réglementations ICPE / Seveso ↗️, optimisation des flux de production, prise en compte des utilités et de la sécurité. Autrement dit, un vrai casse-tête si l’on part sans méthode.
Pour vous, dirigeants, ingénieurs ou responsables de projet : Un bon plan d’usine ne se limite pas à un dessin technique. Il conditionne vos performances opérationnelles, vos coûts à long terme et même votre capacité à décrocher certaines autorisations.
Un mauvais choix de layout peut coûter des millions en inefficacités, alors qu’une implantation optimisée devient un avantage compétitif durable.
Dans ce guide, je vais vous donner une vision claire et structurée : méthodes, outils, checklists, réglementations et exemples concrets. Et si vous cherchez un partenaire capable de transformer ces plans en projets industriels concrets, vous verrez que nous pouvons aller bien au-delà du simple conseil.
Ces études d’implantation s’intègrent dans un ensemble méthodologique décrit dans notre contenu consacré au bureau d’études et à la gestion de projet industriel.
L’essentiel en 30 secondes
Déplacements internes après réimplantation (source INRS ↗️)
Reprises évitées grâce à la revue 3D préalable
Délai moyen d’instruction ICPE anticipé
Extensions, nouvelles lignes, automatisation
Analyser un projet d’implantation d’une usine : les 7 points à valider avant le layout
Objectif industriel (capacité, cadence, variabilité, évolutivité)
Flux dominants (matières, emballages, expéditions, déchets, maintenance)
Contraintes site (bâtiment, portées, hauteurs, sols, accès, ICPE/risques)
Co-activité & sécurité (croisements, zones sensibles, secours, accès incendie)
Utilités & réseaux (puissances, chemins, locaux techniques, redondances)
Exploitation (maintenance, nettoyage, changements de série, stock tampon)
Plan de phasage (si site en activité : travaux sans casser la prod)
Définir le projet et la stratégie d’implantation
Avant même de tracer un seul trait sur un plan, il faut se poser la question : pourquoi et comment implanter cette usine ici plutôt qu’ailleurs ? Beaucoup d’échecs industriels viennent d’un choix de site précipité ou d’une stratégie mal définie.
Pour sécuriser cette phase stratégique, une Assistance à Maîtrise d’Ouvrage (AMO) industrielle permet d’éviter ces erreurs dès l’amont.Critères de choix du site et du lieu d’implantation
- L’accessibilité logistique : proximité des axes routiers, ports, gares, voire aéroports.
- Les contraintes réglementaires : zonage PLU, classification ICPE, risques Seveso ou PPRT (voir PLU ↗️).
- La main-d’œuvre disponible : qualification, bassin d’emploi, attractivité locale.
- Les infrastructures et utilités : réseaux d’eau, électricité, gaz, fibre.
- L’environnement futur : urbanisation prévue, politique régionale, aides publiques.
- Greenfield vs Brownfield : terrain vierge plus flexible mais plus coûteux, site existant moins cher mais souvent contraignant.
Stratégie d’implantation d’une entreprise industrielle
- Aligner le layout avec vos flux de production.
- Prévoir l’évolutivité (extensions, nouvelles lignes, automatisation).
- Optimiser la sécurité et les flux humains.
- Anticiper la durabilité (énergie, environnement, énergies renouvelables).
👉 En clair, la stratégie d’implantation n’est pas qu’une question d’ingénierie. C’est un choix de gouvernance, d’investissement et de performance long terme.
⚠️ Erreurs fréquentes dans le choix d’un site industriel
- Sous-estimer les contraintes réglementaires.
- Ignorer les risques environnementaux.
- Privilégier uniquement le coût du terrain.
- Oublier l’évolutivité.
- Négliger l’acceptabilité locale.
- Mal anticiper la main-d’œuvre.
👉 Ces erreurs, parfois invisibles au départ, peuvent coûter très cher. Un bureau d’ingénierie les identifie en amont.
Définir le projet et la stratégie d’implantation
Avant même de tracer un seul trait sur un plan, il faut se poser la question : pourquoi et comment implanter cette usine ici plutôt qu’ailleurs ? Beaucoup d’échecs industriels viennent d’un choix de site précipité ou d’une stratégie mal définie.
Pour sécuriser cette phase stratégique, une Assistance à Maîtrise d’Ouvrage (AMO) industrielle permet d’éviter ces erreurs dès l’amont.Critères de choix du site et du lieu d’implantation
- L’accessibilité logistique : proximité des axes routiers, ports, gares, voire aéroports.
- Les contraintes réglementaires : zonage PLU, classification ICPE, risques Seveso ou PPRT (voir PLU ↗️).
- La main-d’œuvre disponible : qualification, bassin d’emploi, attractivité locale.
- Les infrastructures et utilités : réseaux d’eau, électricité, gaz, fibre.
- L’environnement futur : urbanisation prévue, politique régionale, aides publiques.
- Greenfield vs Brownfield : terrain vierge plus flexible mais plus coûteux, site existant moins cher mais souvent contraignant.
Stratégie d’implantation d’une entreprise industrielle
- Aligner le layout avec vos flux de production.
- Prévoir l’évolutivité (extensions, nouvelles lignes, automatisation).
- Optimiser la sécurité et les flux humains.
- Anticiper la durabilité (énergie, environnement, énergies renouvelables).
👉 En clair, la stratégie d’implantation n’est pas qu’une question d’ingénierie. C’est un choix de gouvernance, d’investissement et de performance long terme.
⚠️ Erreurs fréquentes dans le choix d’un site industriel
- Sous-estimer les contraintes réglementaires.
- Ignorer les risques environnementaux.
- Privilégier uniquement le coût du terrain.
- Oublier l’évolutivité.
- Négliger l’acceptabilité locale.
- Mal anticiper la main-d’œuvre.
👉 Ces erreurs, parfois invisibles au départ, peuvent coûter très cher. Un bureau d’ingénierie les identifie en amont.
Concevoir le layout : étapes clés et bonnes pratiques
Un bon layout d’usine ne s’improvise pas. Derrière chaque trait de plan se cache un choix stratégique qui influencera vos coûts, votre productivité et même la sécurité de vos équipes.

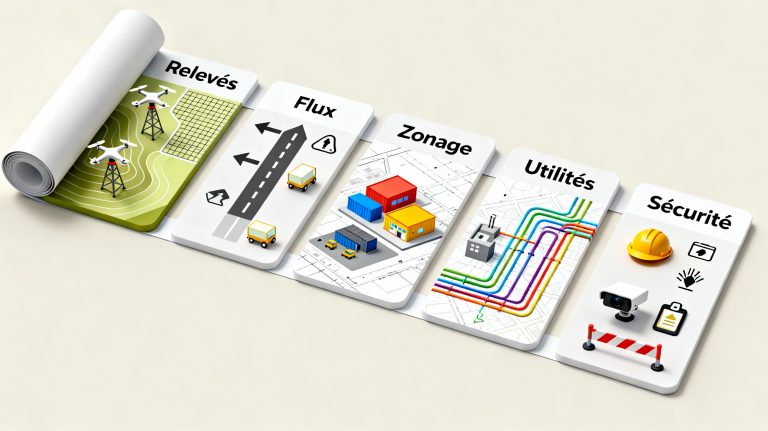

Relevés, flux, zones, utilités et sécurité
Topographie, dimensions exactes, réseaux existants.
Matières premières, produits finis, déchets, circulation personnes & engins (voir INRS ↗️).
Production, stockage, bureaux, espaces verts, stationnements.
Eau, électricité, gaz, air comprimé, fibre.
Issues de secours, zones ATEX, incendie, ICPE.
👉 L’erreur la plus fréquente, c’est de ne pas penser aux flux dès le départ. Un poste mal placé peut générer des centaines de mètres de trajets inutiles par jour. C’est là qu’un plan industriel 2D détaillé devient précieux, car il permet de simuler l’organisation avant même les travaux et d’éviter ces erreurs coûteuses.
Faire un plan usine / layout pas à pas (checklist)
- Lister les besoins : nombre de lignes, surfaces, zones obligatoires.
- Tracer les flux principaux : matières premières → production → stockage → expédition.
- Implanter les zones fixes : locaux techniques, bureaux, zones ATEX.
- Positionner les machines : en respectant les distances de sécurité et la logique de process.
- Prévoir les extensions : espace libre pour future ligne ou entrepôt.
- Ajouter les réseaux : gaines électriques, tuyauteries, fluides industriels.
- Valider la circulation : piétons, chariots, camions.
- Tester la conformité : PLU, ICPE, normes sécurité.
Bonnes pratiques à retenir
- ✅ Commencer par les flux et non par les bâtiments.
- ✅ Impliquer tôt les équipes terrain (maintenance, HSE, logistique).
- ✅ Prévoir des marges de manœuvre.
- ✅ Anticiper la digitalisation (capteurs IoT, AGV, robotisation).
- ✅ Intégrer la durabilité (énergie, déchets, circuits courts).
📊 Synthèse rapide
👉 En résumé, un plan réussi, c’est un équilibre entre exigences techniques, réglementaires et humaines.
Pour aller plus loin sur la représentation du layout, consultez notre page sur la modélisation 3D industrielle pour visualiser les flux et découvrez les fonctionnalités avancées de chaque logiciel de plan de masse industriel.
Logiciels pour plan d’implantation d’usine (plans d’usine)
On parle souvent de logiciel d’implantation d’usine : en réalité, il n’y a pas un seul outil “magique”, mais un duo plan 2D (DWG/PDF) + revue 3D/BIM selon l’objectif. L’essentiel : produire un plan lisible, exploitable et à jour (pas 15 versions).
Aujourd’hui, concevoir un plan d’implantation ne se fait plus à la main. Les logiciels CAO/DAO et BIM permettent de gagner en précision, en anticipation et en collaboration.
Logiciels de base (CAO/DAO)
- AutoCAD ↗️ : le standard des plans industriels 2D/3D.
- DraftSight : alternative légère et économique.
- Visio : utile pour les schémas rapides et les organigrammes de flux simples.
Logiciels avancés (3D & BIM)
Conception BIM, gestion des bâtiments et utilités.
Modélisation 3D mécanique, machines, lignes de production.
Spécialisé dans les tuyauteries et installations process.
Coordination et détection de clash en BIM.
Usage pratique
- ✅ Plan 2D : indispensable pour les dossiers administratifs (PLU, permis de construire, ICPE).
- ✅ Maquette 3D : permet de valider visuellement auprès des équipes internes et des investisseurs.
- ✅ Simulation de flux : optimisation des déplacements, sécurité, ergonomie.
📊 Synthèse rapide
👉 Le choix du logiciel dépend du stade du projet : simple plan administratif, conception industrielle avancée, ou simulation 3D collaborative.
Conformité réglementaire : PLU, ICPE, Seveso et PPRT
Impossible d’implanter une usine sans respecter la réglementation. Urbanisme, environnement, sécurité… chaque projet industriel doit intégrer un volet réglementaire solide pour éviter les blocages administratifs ou les sanctions.
Urbanisme et PLU
Le Plan Local d’Urbanisme définit les zones constructibles, les hauteurs maximales, les emprises au sol et l’usage du terrain. Toute implantation doit être validée par la mairie ou la métropole concernée. 👉 Dans la pratique, il est souvent nécessaire d’appuyer son dossier par un plan de situation industriel, pour visualiser l’implantation par rapport à l’environnement urbain.
ICPE (Installations Classées pour la Protection de l’Environnement)
Les usines manipulant certaines matières premières (chimiques, combustibles, polluants) sont soumises à autorisation ICPE. L’instruction peut durer de 9 à 12 mois selon la complexité du projet (voir Service-Public ↗️).
Sites Seveso et PPRT
Les usines à haut risque (Seveso seuil haut ou bas) doivent intégrer un Plan de Prévention des Risques Technologiques (PPRT). Cela impose des distances de sécurité avec les habitations, zones scolaires ou infrastructures sensibles.
⚠️ Erreurs fréquentes en conformité réglementaire
- ⚠️ Sous-estimer les délais d’instruction ICPE (jusqu’à 12 mois).
- ⚠️ Négliger les contraintes Seveso et les distances PPRT.
- ⚠️ Oublier de vérifier le zonage PLU en amont.
- ⚠️ Démarrer les travaux sans autorisation administrative complète.
📊 Synthèse rapide
👉 La conformité réglementaire n’est pas une formalité : c’est une étape critique qui conditionne la faisabilité, les délais et la sécurité juridique du projet industriel.
Le plan de coupe industriel complète idéalement le plan d’implantation et le plan de masse pour une validation réglementaire complète.
Optimisation industrielle et performance
Un plan d’implantation réussi n’est pas figé : il doit permettre d’optimiser en continu les flux, la productivité et la sécurité. 👉 C’est le rôle même de l’optimisation industrielle, qui repose sur des ajustements réguliers validés par des simulations et le retour terrain.
Leviers d’optimisation
Réduire les déplacements internes et les zones de congestion.
Optimiser l’ergonomie, la sécurité et la polyvalence.
Intégrer IoT, MES, AGV ou robotisation.
Réduire les consommations, valoriser la récupération de chaleur.
Bonnes pratiques pour optimiser son usine
- ✅ Repenser régulièrement la disposition en fonction des évolutions de production.
- ✅ Mettre en place des indicateurs de performance (TRS, OEE) (guide INRS ↗️).
- ✅ Impliquer les opérateurs dans les retours d’expérience.
- ✅ Anticiper l’évolutivité (extensions, nouvelles lignes).
- ✅ Évaluer l’impact environnemental et énergétique de chaque modification.
📊 Gains typiques observés
Déplacements internes
Temps de cycle
Consommations énergétiques
Productivité par ligne
👉 L’optimisation industrielle est un processus continu, qui demande de combiner innovation technologique, retours d’expérience et vision long terme.
Exemples concrets et cas pratiques
Rien ne vaut des retours d’expérience pour comprendre l’impact réel d’un plan d’implantation d’usine. Voici quelques cas pratiques observés chez nos clients industriels.
Réorganisation d’un site logistique
Une entreprise e-commerce a réimplanté ses zones de préparation et expédition. Résultat : -25 % de trajets internes et +18 % de productivité en 6 mois.
Extension d’une usine agroalimentaire
- Nouvelle ligne de production intégrée sans interrompre l’activité existante.
- Optimisation des flux matières → réduction des pertes de temps.
- Prévision d’extension future validée avec maquette 3D.
Retour d’expérience d’un site pharmaceutique
- ✅ Circulation piétons / chariots sécurisée.
- ✅ Réduction des risques ATEX grâce au zoning clair.
- ✅ Amélioration de l’ergonomie sur les postes de conditionnement.
Réaménagement d’un plan d’usine de fabrication (ligne de prod)
- Nouvelle implantation de ligne conçue pour limiter les croisements et fluidifier la circulation interne.
- Repositionnement des zones (production / stockage / expédition) → réduction des trajets et des ruptures de flux.
- Accès maintenance, utilités et sécurité intégrés dès le plan → mise en œuvre plus sereine en phase travaux.
📊 Résultats mesurés
Trajets internes
Productivité
Consommation énergétique
lié aux flux logistiques
👉 Ces exemples démontrent que la valeur d’un bon plan d’implantation se mesure autant en gains financiers qu’en sécurité et en qualité de travail pour les équipes.
Conclusion et passage à l’action
Un plan d’implantation d’usine n’est pas qu’un document administratif. C’est un outil stratégique, qui impacte directement la productivité, la sécurité, la conformité et l’évolutivité de votre site industriel. 👉 Mieux il est conçu en amont, plus il réduit les coûts et maximise la performance. Pour aller plus loin, découvrez comment un plan industriel 3D peut devenir un véritable accélérateur de décisions.
📊 L’essentiel à retenir
- 📌 Bien définir la stratégie et le site en amont.
- 📌 Concevoir le layout selon les flux, pas seulement l’architecture.
- 📌 Intégrer tôt les contraintes réglementaires (PLU, ICPE, Seveso).
- 📌 Anticiper l’évolutivité et la digitalisation.
- 📌 Considérer le plan comme un levier de performance globale.
Passez à l’action
Vous souhaitez sécuriser votre projet industriel et bénéficier de l’expertise d’un bureau d’études spécialisé dans les plans 2D/3D et la conformité réglementaire ? Consultez également les recommandations officielles du Ministère de l’Économie ↗️ pour cadrer vos investissements.
FAQ – Plan d’implantation d’usine
Quelles différences entre un plan d’implantation et un plan de masse ?
On confond souvent les deux, mais ils ne répondent pas au même besoin. Le plan d’implantation d’usine décrit l’organisation interne (flux, zones, machines, utilités). Le plan de masse industriel, lui, se concentre sur la position du bâtiment dans son environnement foncier.
Quels logiciels utiliser pour concevoir un plan d'implantation d'usine (plan usine) ?
AutoCAD, Revit, SolidWorks et Plant3D sont parmi les plus utilisés selon le niveau de détail souhaité (2D administratif ou 3D avancé). Le plus courant est de produire un plan 2D (DWG/PDF) pour le livrable, puis de valider les volumes et contraintes via une maquette 3D/BIM selon le projet. Le bon choix dépend du niveau de détail et du besoin de coordination.
Combien de temps faut-il pour valider une autorisation ICPE ?
Le délai moyen d’instruction est de 9 à 12 mois. Anticiper ce calendrier est essentiel pour éviter les blocages (voir Service-Public ↗️).
Quels sont les bénéfices d’un plan bien conçu ?
Un gain de productivité (jusqu’à +25 %), des flux optimisés, une meilleure conformité réglementaire et une évolutivité facilitée.
Coordonnées
📞Ligne directe : +33(0)6 99 12 14 97
✉️Par mail : contact@lafeco.com
📍Adresse : 604 rue Robert Ayle, 62110 Hénin-Beaumont — France
Horaires
Lun–Ven : 9h–12h / 14h–18h · Sur rendez-vous le soir.
PDF / AutoCAD / Revit / BIM, dossiers de recollement, TQC — prêts à l’usage.
📦 Ressources utiles pour vos plans industriels
Accédez à tous nos modèles, gabarits et outils gratuits pour réussir vos plans de situation, de masse et de coupe industriels.
